詳細情報 |
|||
| 材料: | アルミ合金 | タイプ: | 空気アクチュエーター |
|---|---|---|---|
| 機能: | 四分の一回転アクチュエーター | 弁: | 空気ピストン アクチュエーター |
| ハイライト: | 空気によって作動させる蝶弁,ウエハ型バタフライバルブ |
||
製品の説明

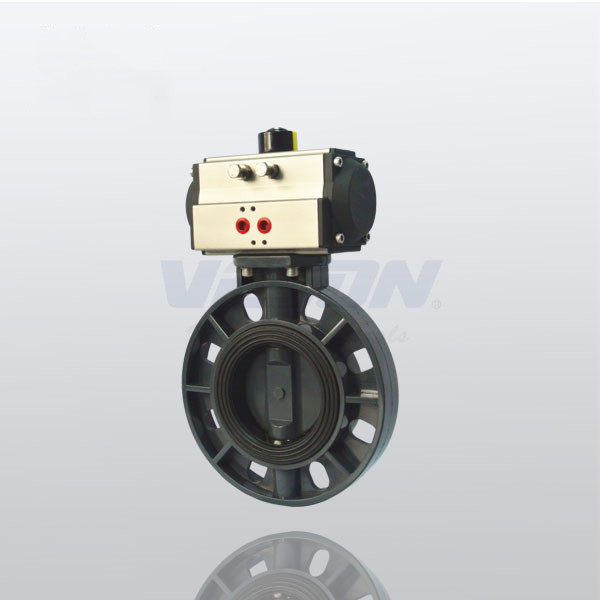

気学的にポリ塩化ビニールの空気の蝶弁の蝶弁
| 二重機能 | ||||||
| サイズ | 空輸補給圧力（棒） | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| トルクのテーブル（Nm） | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
| ポリ塩化ビニールCPVCの球弁+VESONの空気アクチュエーター一致のテーブル | ||||
| 30%の安全な要因と | ||||
| 球弁のサイズ | DA | トルク（Nm） @5bar |
SR | トルク（Nm） FC |
| 3/8" | VS-032DA | 7.5 | VS-052SR10 | 12.1-7.9 |
| 1/2」 | VS-032DA | 7.5 | VS-052SR10 | 12.1-7.9 |
| 3/4" | VS-032DA | 7.5 | VS-052SR10 | 12.1-7.9 |
| 1" | VS-032DA | 7.5 | VS-052SR10 | 12.1-7.9 |
| 1-1/4」 | VS-052DA | 20 | VS-063SR10 | 22.4-13.7 |
| 1-1/2」 | VS-052DA | 20 | VS-063SR10 | 22.4-13.7 |
| 2" | VS-063DA | 36.1 | VS-075SR10 | 37.2-21.1 |
| 2-1/2」 | VS-075DA | 58.6 | VS-083SR10 | 41.8-29.5 |
| 3" | VS-083DA | 71.3 | VS-092SR10 | 66.6-46.0 |
| 4" | VS-092DA | 112.6 | VS-125SR10 | 184-105 |
ポリ塩化ビニールCPVCの蝶VALVE+VESON空気アクチュエーター一致のテーブル
| 1-1/2」 | VS-052DA | 20 | VS-063SR10 | 22.4-13.7 |
| 2" | VS-052DA | 20 | VS-063SR10 | 22.4-13.7 |
| 2-1/2」 | VS-063DA | 36.1 | VS-075SR10 | 37.2-21.1 |
| 3" | VS-063DA | 36.1 | VS-083SR10 | 41.8-29.5 |
| 4" | VS-075DA | 58.6 | VS-092SR10 | 66.6-46.0 |
| 5" | VS-083DA | 71.3 | VS-105SR10 | 99.4-63.5 |
| 6" | VS-092DA | 112.6 | VS-125SR10 | 184-105 |
| 8" | VS-105DA | 162.9 | VS-140SR10 | 262-172 |
| 10" | VS-125DA | 288.8 | VS-160SR10 | 383-279 |
| 12" | VS-140DA | 434.5 | VS-190SR10 | 667-400 |
| 14" | VS-160DA | 662 | VS-210SR10 | 916-550 |
| 16" | VS-190DA | 1067 | VS-240SR10 | 1478-820 |
| 18" | VS-190DA | 1067 | VS-240SR10 | 1478-820 |
| 20" | VS-210DA | 1330 | VS-240SR10 | 1478-820 |
| 24" | VS-210DA | 1330 | VS-270SR10 | 2110-1120 |
弁;
1) ボディ材料:PVC-U PP-H FRPP
2）ハンドル材料:ABS
3) サイズ:4"への2 1/2 「
4）標準:DIN JIS ANSIの自在継手
5） Oリング材料:EPDMかFPM
1. Q:サンプル順序は受諾可能ですか。
A:はい、当然。
2. Q:順序を置く方法か。
A:私達に電子メールを送るか、または私を直接電話できます。
3. Q:配達のための何日か。
A:通常順序の量に従う15-20日以内に。
4. Q:支払を作る方法か。
A:私達はT/T.だけを受け入れます。
5. Q:いかに郵送物を作りますか。
A:海、空気または速達によって。
