詳細情報 |
|||
材料: | アルミニウム合金 | タイプ: | 空気圧アクチュエータ |
---|---|---|---|
関数: | 四分の一回転アクチュエーター | 弁: | 空気ピストン アクチュエーター |
3位置: | 3位置(90°の回転) 3つの位置の空気アクチュエーター | ||
ハイライト: | 1 つの演技空気圧アクチュエータ,空気ピストン アクチュエーター |
製品の説明

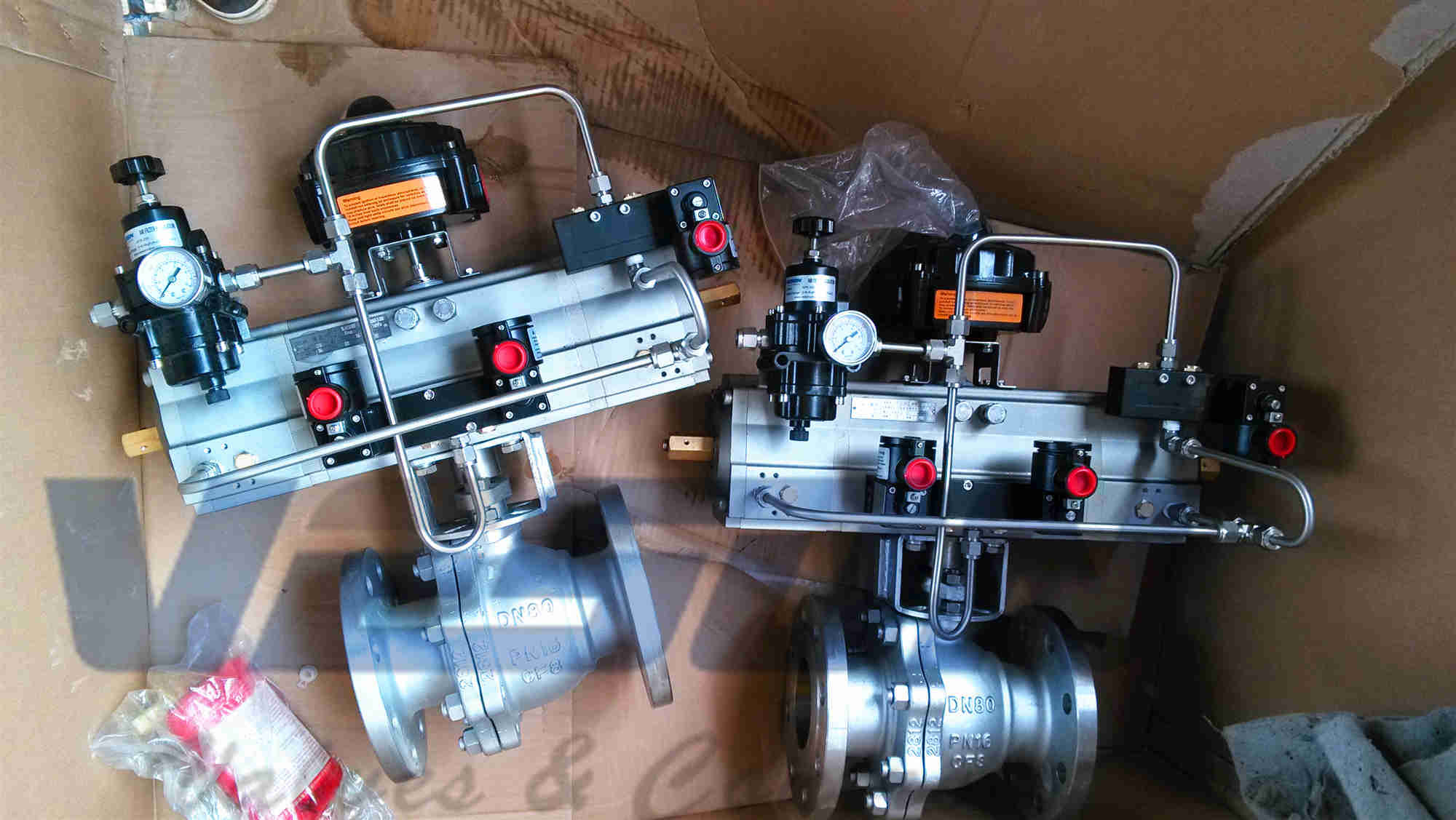

自動化された網の処理及び第一次製品のローディング システムのための3つの位置の空気アクチュエーター
3位置(90°の回転)は3つの位置の空気アクチュエーター0° - 45° -の操作を90°提供します。2つの補助ピストンの中間位置は動きによっての外的な機械停止達成されます(ばねのリターン アクチュエーターのためそれは1つの補助ピストンだけであるかもしれません)。この中間は位置をです0°から90°に調節可能停止します、例えば5°、20°、30° 50°、75°等は2つの終り帽子の外にある外的なナットの調節によって中間位置容易に達成されます。タイプ、二重機能およびばねのリターンは両方、利用できます。適用の分野:、厳密な詰物と90°の回転で中間が停止するあらゆる種類のサービスのための投薬のために位置は望まれます。
空気の操作を制御するためには3位置の空気アクチュエーターにソレノイドのシステム トルクを与えて下さい
アクチュエーターに空輸補給の順序を制御する弁は下記のように要求されます:
3位置の空気アクチュエーターを発注した場合、常態に「3p」を加えて下さい
アクチュエーター コードは望まれる停止します中間物例えば0° - 45° -を含む位置を90°指定し。
位置1 (中間位置):
この位置は空気がに同時に供給されるとき達成されます
港2および港4およびc.のdのほんの少しの排気実際空気
港dで供給されて中心に補助ピストンを強制します
そして棒は内部ピストンのための機械停止として役立ちます
望ましい中間位置の停止。
位置2 (十分に開位置):
この位置は空気が港2および港cに供給したときに達成されます
(cを左舷に取る空気はまた避けるかもしれません)港の排気と
4.港2へのこの条件の空気で内部ピストンに空気を許可します
開始打撃を続けるため。
位置3 (十分に閉鎖した位置):
この位置は空気が港4にと供給されるとき達成されます
港2.の排気。
プロダクト細部
•新しいシール材料および緩衝構造の適用
•低い開始圧力
•安定した操作
•良い堅さ
•長い耐用年数
•エネルギー保存および環境保護は、リサイクルできます
•美しい出現
自動装置、例えば軽工業、化学工業、織物、電子、機械類、等で広く利用された
適用分野
新型電磁弁、独特な出現、密集した構造。
別の働き媒体のために適した圧力クラスの選択によって。
うなり声として分野で広く利用された:
化学薬品 | 食糧 | HVACの企業 | 水処理 |
環境保護 | 輸送 | 冷凍の企業 | パルプおよびペーパー |
軽工業 | 水 | 総務部分野 | 都市計画 |
石油 | 船 | 力 | 産業分野 |
