詳細情報 |
|||
| 材料: | アルミニウム合金 | タイプ: | 空気圧アクチュエータ |
|---|---|---|---|
| 関数: | クォーターターンアクチュエータ | バルブ: | パネマティック・ピストン・アクチュエーター |
| 特徴: | 耐久性、高耐食性 | 接続口径: | 標準 |
| ハイライト: | ラック・ピニオン弁のアクチュエーター,空気トルクの空気アクチュエーター |
||
製品の説明

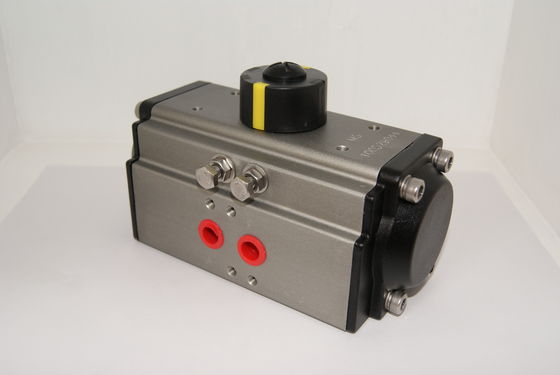

PTFE コーティング pneumatic ラックとピニオンアクチュエーター 0~90度回転角
パネウマ・アクチュエータ
| 材料 | 圧縮されたアルミ合金 |
| 回転角度 | 0~90度 |
| 構造 | ラックとピニオン回転アクチュエーター |
| 仕事 の 圧力 | 2~8bar |
| 表面処理 | 硬式アノジス |
| 作業温度 | 通常の温度: -20°C (−4°F) ~80°C (+176°F) 高温:−15°C (−5°F) ~150°C (−302°F) 低温: -40°C (−104°F) ~ 80°C (+176°F). |
| 接続 | NAMUR,ISO5211とDIN3337 |
| 適用する | ボールバルブ,バタフライバル,回転機 |

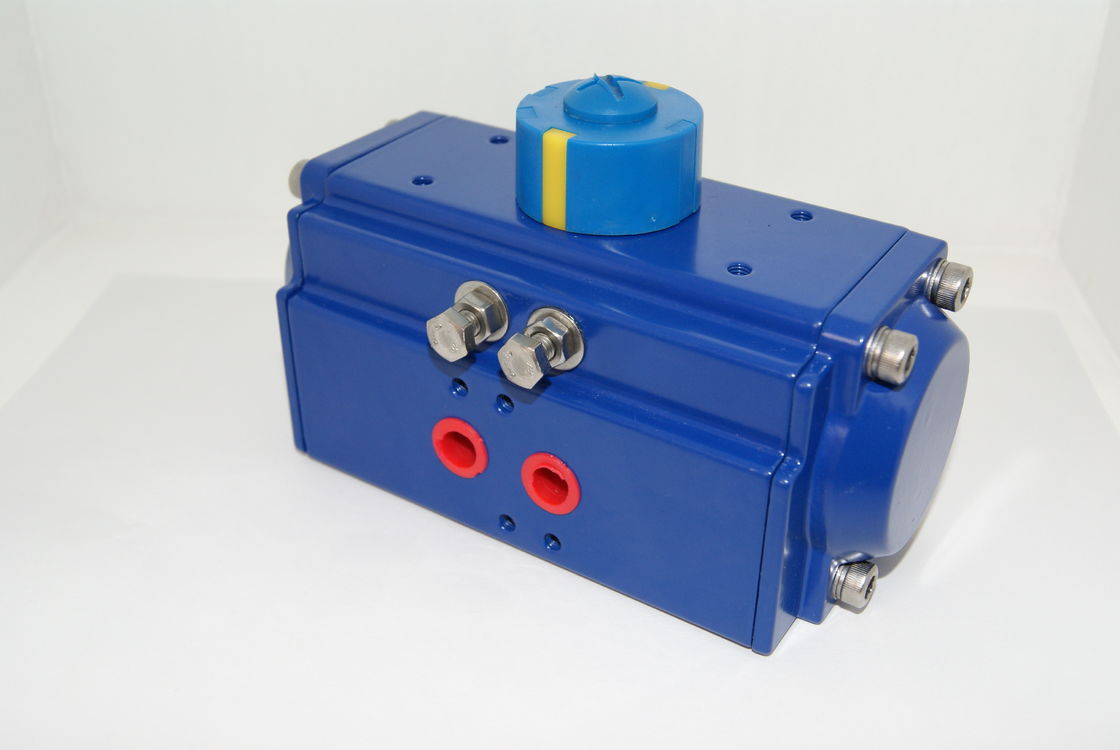

| カップの色 | 灰色,黒色,青色,深色,赤色,オレンジ色 |
パネウマティックアクチュエータの寸法
パネウマティック回転アクチュエータは,ボールバルブとバタフライバルブで広く使用されています.
低コストで コンパクトなデザインで 長寿命
パネウマティックアクチュエータタイプ:単効 (スプリングリターン) または二重作用
色:オレンジ,ブルー,ブラック,ダークグレー.OEMの色とブランドは受け入れます.
パネウマティックアクチュエータの作業圧: 0.3~0.8MPa
下部接続:ISO 5211
磁気弁規格:ナミュール
パネムアクチュエータのアクセサリー:制限スイッチボックス,電磁弁,ポジショナー.
Veson ダブルアクション パンネマティックアクチュエータ トークタール
| サイズ | 空気供給圧 (bar/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| トルク表 (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR 標準 双作用ラックとピニオン パンエムアクチュエータ
pneu パネウマティックアクチュエータの仕様
1演技タイプ: ダブル
2中間:清潔で乾燥し,腐食性のある圧縮空気がない
3空気供給圧: 0.25 -0.8 Mpa
4作業温度:標準型: -20°C~+80°C
高温タイプ:-20°C~+180°C
5旋回角: 90°±5°
6電磁弁電圧:AC220VまたはDC24V,または顧客の要求に応じて.
設計・製造 ATシリーズ 双作用気圧アクチュエータ
1最新の仕様:ISO5211DIN3337VD/VDE3845とNAMURに完全に適合しています.
2高強度アルミボディは,長寿命,低摩擦系数,高速性能のために,ホーンアノード酸素化でコーティングされた磨きされた内部表面を持っています.
3優れたコンパクトで近代化された構造と 多種多様な仕様により 選択は経済的にも有益にもなります
4すべての作用面は高品質のベアリングを採用し,摩擦が低く,サイクルの寿命が高く,騒音がない.2つの独立した外部の移動停止調整ボルトは,開いた方向と閉ざされた方向の両方で,簡単に正確に ± 5°調整することができます.
5同じ輪郭アクチュエータには,ダブルアクションとスプリングリターンの機能モードがあり,スプリングリターンは,正常開くと正常閉じるスタイルを持っています.
6. NUMER を搭載した多機能位置指示器は,アクセサリーを設置するのに便利です.
7圧縮前負荷スプリングは,安全なマウントと拆解手順のために便利です.
8鋳造型アルミピストンと端蓋は高強度で軽量です.
9高温と低温で異なるOリング材料が利用できます.
10異なる要求に応じて,私たちは多移動回転 (例えば120°135°180°) と3つのポジションアクチュエータを提供することができます.
11電磁弁は,接続板なしで簡単に設置できます.
