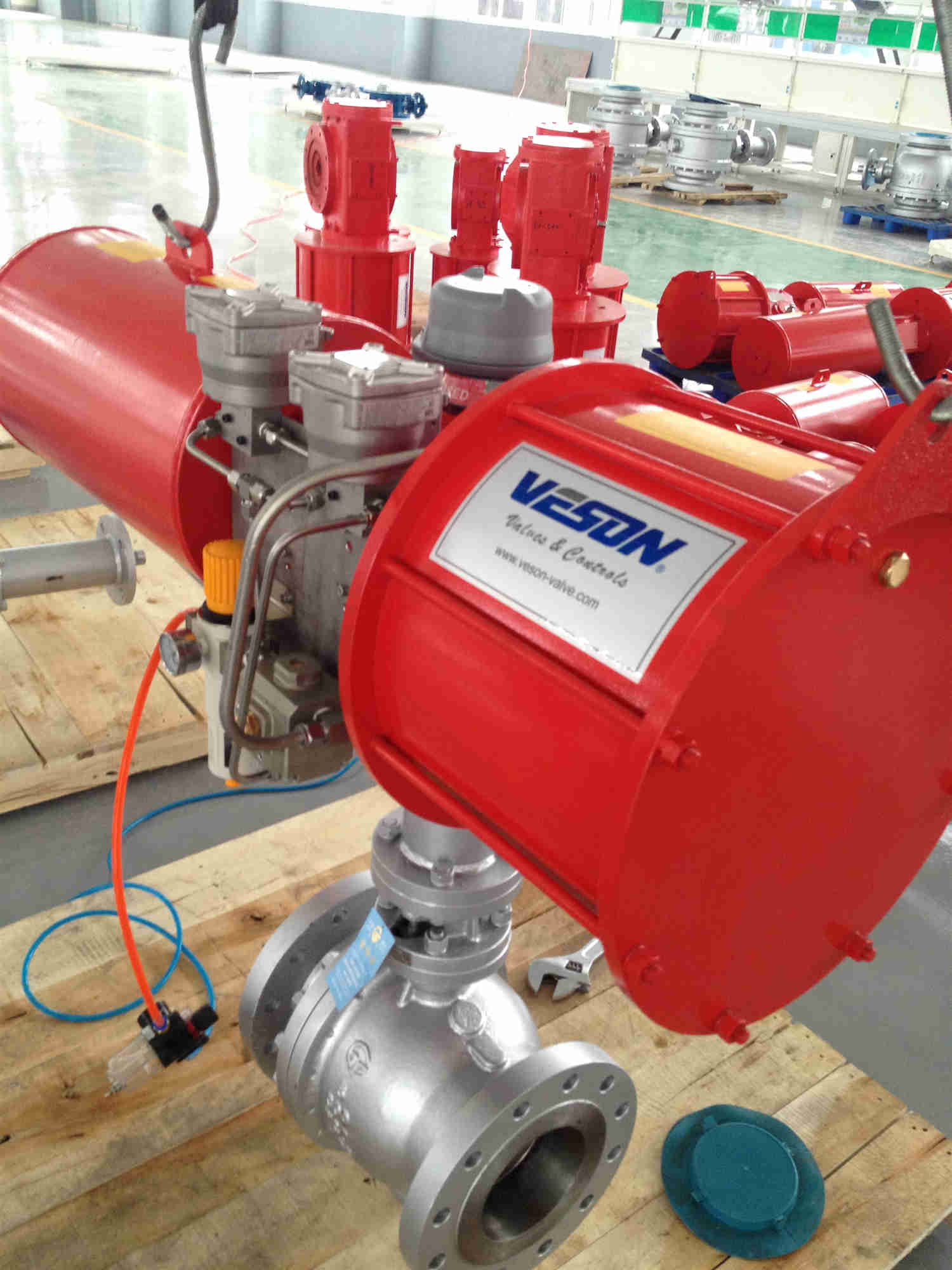

赤く頑丈な緊急停止弁/空気の流れ制御弁は行為絶食します

シャットダウンバルブの機能は,危険な状況につながる緊急事態が発生したときに,流体流路線またはパイプ内の流体流をシャットダウンすることです.主に安全目的のために使用されるアクチュエータ操作のバルブです. それが緊急シャットダウンバルブと呼ばれる理由です.シャットダウンバルブまたはSDV,ESDV,ESV,ESDとしても知られています.

シャットダウンバルブがどこに設置されているか,どの流体が流れているか,どの基準が設計基準として使用されているかを知っておくことは非常に重要です.このシャットダウンバルブは,通常,石油とガスフィールドで使用されるため,別のシステムから危険性のエスカレーションを減らす.

シャットダウンバルブの特徴:

i) 切断

• シャットダウンバルブにはゼロ/最小の漏れがある必要があります.一般的に,API 508および/またはISO5208に従って座席漏れ試験に合格する必要があります.

ii) 防火性

• シャットダウンバルブは,外部の火力攻撃にさらされているにもかかわらず,動作する必要があります.シャットダウンバルブボディは,柔らかい座席バルブのためのAPI 607またはAPI 6AおよびAPI 6DバルブのためのAPI 6FAまたはBS 6755第2部分に従って火力評価される..

iii) 迅速な行動 (フルオープンからフルクローズ)

• シャットダウンバルブの動作は迅速で,四分の一のボールバルブは迅速な動作に最適です.親指のルールによると,シャットダウンバルブは,アクティベーションから10秒以内に閉じることができる必要があります.完全にオープンから完全に閉じるまでの時間は,シャットダウンバルブサイズインチあたり1-2秒以内になければならないしたがって,アクチュエータの適切な選択とサイズを保証し,すべての要件を満たす必要があります.

iv) 最低合格率 (閉ざされた場合)

• この機能は低圧システムの過圧と誤ったトリップの可能性を最小限に抑えるために必要である.%の特徴が等しいシャットダウンバルブ (ほとんどのボールバルブにはこの機能がある).しかしバルブサプライヤーと確認しなければならない) が好ましいタイプです. 特徴%が等しい場合は, 10%のバルブ閉塞で動作し,20%の流量削減,20%の閉塞で50%の閉塞が得られます.

(v) 処理流体への最小の混乱 / 渦巻

• この機能は,不要なエネルギー損失を最小限に抑えるため,中間に穴を持つRB球弁は,流れ方向の変化と渦巻を最小限に抑える.フルボア (FB) ボールバルブ,実質的にパイプのような- 显著にエネルギー損失を最小化.

(vi) 障害防止

• シャットダウンバルブアクチュエータは,気力/水力式故障防止のスプリング・リターン型でなければならない.シャットダウンバルブが閉められない場合,電動駆動型は使用してはならない.

vii) 手動でフィールドリセット

• 停止弁は現場で手動で操作しなければならない.操作者は,システムが清潔で安全で,現場でリセット可能であることを確認しなければならない.遠隔リセットは許されない.

完全オープンポジション 正常動作
ESDVは,バルブが完全に開いた状態にあるときの差分で最小圧力を供給します.
プロセス流体乱流を最小化するパイプのように事実上動作

完全に閉ざされたポジション 緊急事態

セットポイント圧力が超えられ,ESDVはESDVが完全に閉ざされた状態で,完全に閉ざされた状態で,両座設計で密閉されている状態です.

■ ANSI クラス 150 - 2500

■ シャットオフ: 柔らかい座席 - 6級まで試験

■端接続:RFFE,RTJ,溶接端

■ 閉じる時間 < 2秒 (サイズによって)
