製品の説明

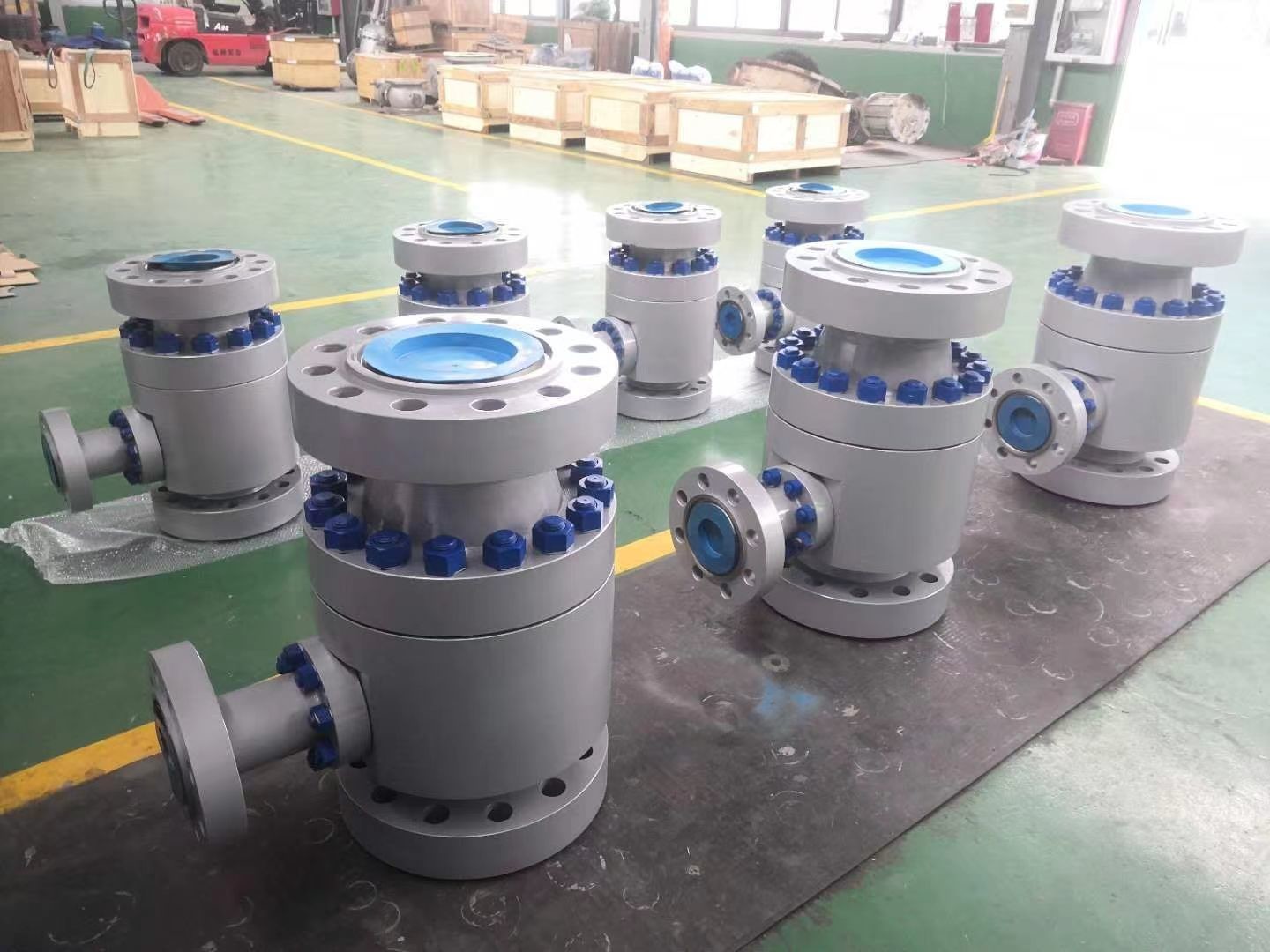

 ポンプ保護弁 自動再循環弁 (ARV) ポンプを損傷から保護 チェックバルブ バイパス弁 バイパス



製品説明 最小流量制御弁

ポンプ保護用

現代の工業設備プロセスは、基本的に遠心ポンプが可変流量の条件下で動作することを要求します。

自動再循環弁 (ARC弁) は、その主な目的が、常に遠心ポンプを通して事前に決定された最小流量を確保することである多機能弁です。これは、遠心ポンプが過熱やキャビテーションを起こし、空運転すると永久的に損傷する可能性があるため重要です。

長年の研究開発、継続的な革新と実践を通じて、上海ダティングバルブ株式会社は、低負荷運転時の遠心ポンプの過熱、深刻な騒音、不安定性、浸食による損傷を防ぐために、ZDシリーズ自動再循環制御弁を研究しました。ポンプ弁の流量がある値を下回ると、バイパス還流口が自動的に開き、ポンプに必要な最小流量を確保します。

ARC弁の用途

  • 化学工業
  • 石油化学工業
  • 製鉄所
  • 防火システム
  • 従来の発電所
  • 製紙業
  • 出荷/配送
  • 環境保護産業

ARC弁 (ARV) を使用した遠心ポンプ保護シナリオ

ポンプの3つの保護方法



連続循環システム

ポンプ保護 自動回循環バルブ ARV ポンプを損傷から保護 パスによってチェックバルブ 0

連続循環システムポンプの最小要件は、プロセス流量の変化システムとは無関係です。最小流量を設定した後、オリフィスプレートを介して直接貯蔵タンクに還流します。連続最小流量循環はポンプを非常に良好に保護できますが、ポンプはシステムプロセス流量に加えてリサイクル流量を確保するために、より大きな出力電力を供給する必要があり、追加のエネルギーが無駄になります。



制御循環システム

ポンプ保護 自動回循環バルブ ARV ポンプを損傷から保護 パスによってチェックバルブ 1

制御循環システムは、チェックバルブ、流量計、最小流量制御弁で構成されており、制御循環システムは最小流量保護を提供できます。プロセス流量がポンプの最小流量よりも大きい場合、ループは閉じられ、余分なエネルギー損失はありません。しかし、システムは複雑で、制御コンポーネント、購入、設置、メンテナンスコストが高くなります。



自動再循環制御弁

ポンプ保護 自動回循環バルブ ARV ポンプを損傷から保護 パスによってチェックバルブ 2

自動再循環弁は、チェックバルブ、流量感知、バイパス制御弁、多段減圧を1つにまとめ、電源、制御システム、配線が不要で、本質的に安全です。省スペースで、高速流体による誤動作の可能性を最小限に抑え、設置とメンテナンスコストを削減し、現代の工業プロセスの優先的なポンプ保護方法です。

ARシリーズ自動再循環制御弁の主な利点

ZDシリーズARC弁は、高圧差バイパスに適しており、最大圧力差は30MPaで、具体的な選択は工場によって決定されます。多段減圧型M型バイパスは、高速流体媒体による騒音を排除し、キャビテーション浸食による損傷を防ぎ、弁コンポーネントへの焼付きを防ぎます。

ARTモデルARC弁

  • シンプルな構造、低コスト、長寿命、低圧作業条件に適しています。
  • 鋳鉄弁体、材質:炭素鋼またはステンレス鋼など。
  • バイパスの大流量、最大流量は主流量の60%で、KV値を調整できます。
  • バイパスの最大作動圧力差は最大4 MPa。
  • 圧力CL150# - 400#、サイズ1'' - 16''。


ARLモデルARC弁

  • 多孔ケージバイパス、低騒音、中低圧条件に適しています。
  • 鍛鋼弁体、材質:炭素鋼またはステンレス鋼など。
  • 逆止弁機能は標準で、最大圧力差は最大6 MPa。
  • ベンチュリポート主流量チェックバルブ構造で、複雑な作業条件に適用できます。
  • 圧力CL150# - 600#、サイズ1'' - 20''。
  • 手動バイパス操作はオプションです。


ARMモデルARC弁

  • キャビテーション防止のための多段減圧、速度低減、高圧条件に適しています。
  • 鍛鋼弁体、材質:炭素鋼またはステンレス鋼など。
  • 逆止弁機能は標準で、最大圧力差は最大30 MPa。
  • 圧力CL150# - 2500#、サイズ1'' - 20''。
  • 手動バイパス操作はオプションです。


自動再循環弁の動作原理

誘導主流量の違いに応じて、ARC弁の主弁ディスクチェックコーンは自動的に特定の位置に移動します。同時に、主弁ディスクはバイパス弁ステムを駆動し、主弁ディスクの動きをバイパスに伝達し、バイパス弁ディスクの位置を制御することにより、バイパス絞り領域を変更し、バイパス流量を制御します。主弁ディスクが弁座に戻って閉じたとき、すべての流量はバイパスを介して還流します。弁ディスクが最上位の位置まで上昇すると、バイパスは完全に閉じられ、ポンプ流量のすべてが処理システムに流れます。この弁は4つの機能を1つの本体に設定しています。

  • 流量感知:ARC弁の主弁ディスクは、処理システムの主流量を自動的に感知し、それによって流量に応じて主弁ディスクとバイパスディスクの位置を決定できます。
  • 再循環制御:ARC弁は、ポンプの正常な動作に必要な最小流量をバイパスを介して貯蔵装置に吸入できるため、ポンプのH - Q特性を調整して、リサイクルを実現できます。
  • バイパス多段減圧:バイパス制御システムは、高圧ポンプ出口からの還流媒体を、低騒音で摩耗の少ない低圧貯蔵装置に適切な還流に減圧できます。
  • チェック:自動再循環弁は、液体がポンプ本体に逆流するのを防ぐチェック弁の効果も持っています。バイパス逆止機能は標準です。
  • 特別なバイパスサイズをカスタマイズできます。バイパスの最大流量は、最大Kv値に依存します。
プロパティ 説明
機能 ARC弁ポンプが低流量状態によって損傷するのを、ポンプされた液体の小部分をポンプ入口に自動的に再循環させることで保護します
タイプ 機械式、電子式、油圧式
追加機能 圧力逃がし弁、流量計、または温度センサー
用途 石油およびガス処理、化学製造、発電、および水処理
ポンプタイプ 通常は遠心ポンプで使用されます
考慮すべき要素 流量、圧力、温度、および特定のアプリケーション要件
設置、メンテナンス、およびテストの重要性 最適なパフォーマンスと信頼性を確保するために不可欠です
.
