詳細情報 |
|||
| 使用圧力範囲: | 2～8バール | 体: | アルミニウム合金 |
|---|---|---|---|
| 回転角度: | 90度 | メディア: | 水,ガス,石油,空気,酸 |
| スライドブロック材質: | 合金鋼 | 表面処理: | 陽極酸化処理 |
| 脳卒中: | 0～90°±5° | 付属の関係: | ISO5211およびDIN3337 |
| ハイライト: | スコッチ・ヨーク 油媒体の空気力アクチュエーター,90° ストークの気力駆動器 合金鋼,回転式アクチュエータ スコッチ・ヨークアクチュエータ |
||
製品の説明
製品説明:

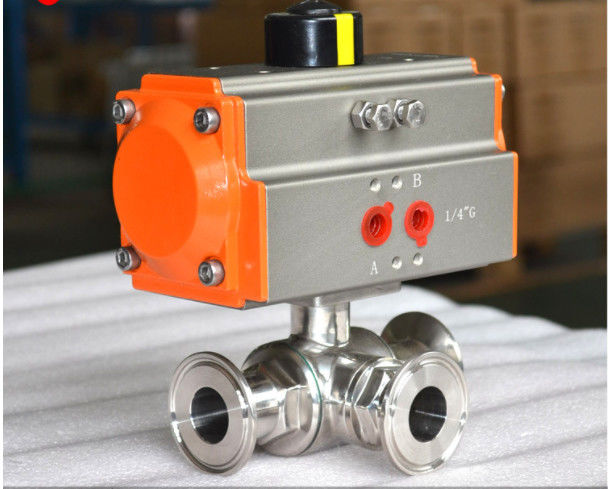

スコッチヨーク気圧アクチュエータは,様々な産業用アプリケーションにおけるバルブおよび他の機械部品の精密制御のために設計された高度に信頼性と効率性の高い装置です.堅牢 な 建築 と 先進 的 な 工学 に 知ら れ て い ます, this actuator type is specifically engineered to deliver smooth and consistent rotary motion by converting linear pneumatic force into angular displacement through the distinctive scotch yoke mechanismこの設計は,最小限の労力で高いトルク出力を確保し,スコッチ・ヨーク・エア・アクチュエータは,迅速かつ正確な位置付けを必要とする自動バルブ操作に理想的な選択になります.
スコッチヨーク気圧アクチュエータの重要な特徴の1つは,ISO5211,DIN3337およびVDI/VDE3845を含む国際基準に適合することです.これらの規格は,アクチュエータが幅広いバルブタイプとマウントコンフィギュレーションと互換性を保証します.動作装置のアクセサリー接続は,ISO5211とDIN3337の仕様を厳格に遵守しています.アクセサリーと固定ブレーキットの安全で標準化されたインターフェースを確保するこの互換性により,設置と保守の手順が簡素化され,ダウンタイムと運用コストが削減されます.
パネウマティック・スコッチ・ヨーク・アクチュエーターは,様々なトルク要求とバルブサイズに対応するために,32~400の幅広いサイズで提供されています.この多様性により,エンジニアと設計者は,特定のアプリケーションニーズに基づいて最も適切なアクチュエータモデルを選択することができます.小型の制御バルブや大きな産業用バルブが相当なトルクを必要とします.耐久性と長い使用寿命を保証しながらアクチュエータの性能特性を維持するために細心の注意を払って設計されています.
表面処理は,このアクチュエータの設計のもう一つの重要な側面である.外側の表面は,耐腐蝕性,耐磨性,および全体的な耐久性を向上させるプロセスであるアノジゼーションを受けます.アノイド化仕上げは,アクチュエータの使用寿命を延長するだけでなく,環境劣化に抵抗する視覚的に魅力的でクリーンな表面を提供しますこの処理は,湿度,化学薬品,または磨削材料に曝され,アクチュエータの性能が損なわれる厳しい産業環境では特に有益です.
スコッチ・ヨーク・空気力駆動器の核心にある気圧式ヨーク・シリンダーメカニズムは,いくつかの操作上の利点を提供しています.パンネマティック・ヨーク・シリンダーは,動く部品が少ないよりコンパクトなデザインを提供します.機械的な故障の可能性を軽減し,保守を簡素化します. スコッチ・ヨークの設計は,アクチュエータの回転を通して均一なトルクプロファイルも保証します.これは,よりスムーズなバルブ動作に変換され,アクチュエーターとバルブ部品の両方の磨きを軽減します.
さらに,スコッチヨークエアアクチュエータは,空気圧を回転運動に効率的に変換することで,迅速な応答時間を誇っています.迅速かつ信頼性の高いバルブアクチュエーションが重要なアプリケーションに適しています圧縮空気を使用する利点があります. 圧縮空気は,圧縮気圧を保持し,工業環境で簡単に利用できるもの経済的にも環境にも優しい選択です
パネウマティック スコッチ ヨーク 動作装置の設計では,保守と整備性も優先されます.動作装置のモジュール構造により,内部部品へのアクセスが容易になります.完全な分解を必要とせずに定期的な検査と修理を容易にするこの機能は,ダウンタイムを最小限に抑え,要求の高い産業環境でも継続的な動作を維持するのに役立ちます.
スコッチ・ヨークの気力駆動器は 標準化されたアクセサリー接続, 頑丈な気力操作,バルブ自動化のための高性能ソリューションを提供するために耐久性のあるアノイド化表面処理. 肺動力ヨークシリンダーまたは肺動力スコッチヨークアクチュエーターとして使用されていても,それは信頼性,精度,効率的なアクチュエーションを提供します,制御システムを最適化し,運用効率を向上させたいエンジニアやプラントオペレーターにとって好ましい選択肢となる.
特徴:
- 製品名: スコッチ・ヨーク 肺動動器
- 動作圧力範囲: 2-8 Bar
- 互換性のあるメディア:水,ガス,石油,空気,酸
- 設計: 空間節約装置のためのコンパクト設計
- サイズ範囲: 32 から 400
- タイプ: スコッチ・ヨーク・バルブ・アクチュエータ
- また,気圧式ヨークシリンダーとしても知られています.
- 耐久性があり,信頼性の高い スコッチ・ヨーク・バルブ・アクチュエータ
技術パラメータ:
| 製品名 | スコッチ・ヨーク 肺動力装置 |
| 作業温度 | -20°Cから80°C |
| 動作圧力範囲 | 2〜8バー |
| スタンダード | ISO5211 と DIN3337 VDI/VDE3845 |
| 機体材料 | アルミ合金 |
| 回転角 | 90度 |
| 原産地 | 中国 |
| メディア | 水,ガス,石油,空気,酸 |
| スライドブロック素材 | 合金鋼 |
| アクセサリー接続 | ISO5211 と DIN3337 |
スコッチ・ヨーク・バルブ・アクチュエータは 様々な操作条件下で 信頼性の高い性能を 提供するように設計されていますスコッチヨークバルブアクチュエーターは,堅固なアルミ合金体と合金鋼スライドブロックを特徴としています水,ガス,石油,空気,酸などのメディアに適しており,このスコットランドヨークバルブアクチュエータは,シームレスな統合のためにISO5211とDIN3337規格に準拠しています.
応用:
スコッチヨーク気圧アクチュエータは,効率的な気圧操作と頑丈な設計により,さまざまな産業用アプリケーションで広く使用されている汎用的で信頼性の高い装置です.2~8バーの圧力範囲内で動作する精密な制御と一貫した性能を必要とする環境に最適です-20°Cから80°Cまでの作業温度範囲は,中気温と厳しい温度条件の両方に適しています耐久性と機能性を確保する
この気圧用ヨークシリンダーは,正確な90度回転が不可欠な自動化システムで一般的に使用されます. 動力装置は気圧用なので,圧縮空気を利用して動きを生成します.清潔で効率的な電源をバルブ自動化に提供するスコッチ・ヨーク・エア・アクチュエータは,特に高トーク出力で線形運動を回転運動に変換する能力で好まれています.クォーターターンバルブなどのボールバルブを制御するのに最適ですバターフライバルとプラグバルブ
産業プロセス制御では,スコッチヨーク気圧アクチュエータは,石油とガス,化学加工,水処理,発電所でしばしば適用されます.これらの部門は,精密なバルブ位置を維持しながら,変動する圧力と温度条件に耐えられる信頼性の高いアクチュエーションソリューションを必要としています2~8 Bar の圧力範囲内で動作する動作装置の能力は,これらの産業で一般的に使用される標準的な気圧システムとの互換性を保証します.
さらに,スコッチヨークエアアクチュエータは,繰り返しかつ信頼性の高い動きが重要な自動生産ラインで使用されます.コンパクト な 設計 と 頑丈 な 構造 で,狭い 場所 や 厳しい 環境 に 組み込める こと が でき ます動作装置の90度回転角度により,スムーズで繰り返し動作し,プロセスの効率を向上させ,停止時間を短縮します.
食品や飲料の生産,医薬品の製造,清潔な,電気または水力代替機よりも気力駆動が好ましい-20°Cから80°Cの温度範囲内で効果的に機能する能力は,室内および室外設置の両方に適性を保証します.
スコッチ・ヨーク パンエムアクチュエータは,信頼性,効率性,および多用途性を組み合わせ,幅広い産業アクチュエーションニーズに最適な選択となっています.,機械の自動化や生産ラインの強化 このアクチュエータは,変化する圧力と温度下で一貫したパフォーマンスを提供し,現代の産業アプリケーションの要求を満たします.
FAQ:
Q1: スコッチ・ヨーク 肺動動器とは何か?
スコッチヨーク気圧アクチュエータ (Scotch Yoke Pneumatic Actuator) は,圧縮空気で駆動されるヨークとスロットメカニズムを使用して,ピストンの線形運動を回転運動に変換する機械装置である.工業用アプリケーションのバルブ自動化に使用されています.
Q2: スコッチ・ヨーク 氣動式アクチュエータの使用の主な利点は何ですか?
この 型 の 動作 器 は,コンパクト な 設計,スムーズ な 動作,信頼 できる 位置 に よっ て 高 トーク 出力 を 与え ます.また,速やかに 90 度 回転 を 提供 し,四分 の ターン の バルブ に 適当 に 適用 さ れ ます.
Q3: スコッチ・ヨーク 肺動力装置の製造には,通常どのような材料が使用されますか?
スコッチ・ヨークの気圧アクチュエータは,通常,ボディ用のアルミやステンレス鋼などの耐久性のある材料,内部部品のための硬化鋼から作られています.耐腐蝕性と長寿を保証する.
Q4: スコッチ・ヨーク用気圧アクチュエータにはどの動作圧力範囲が適しているのですか?
これらのアクチュエータは,モデルとアプリケーション要件に応じて,通常2~8bar (30~120psi) の圧力範囲内で効率的に動作する.
Q5: スコッチ・ヨークの気圧アクチュエータを最適な性能のためにどのように維持しますか?
定期的なメンテナンスは,空気の漏れをチェックし,推奨されるように動くパーツを潤滑し,シールと固定装置を検査します.動作がスムーズで信頼性の高い状態を維持するために,アクチュエータが破片から自由であることを確認する.
