商品の詳細:

起源の場所: 中国
ブランド名: Veson/OEM
証明: ISO/CE/SIL3
モデル番号: VS-052DA

お支払配送条件:

最小注文数量: 1 ea
価格: FOB Shanghai
パッケージの詳細: カートン/合板の箱
受渡し時間: 一週間
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 10000pcs/月
ベストプライス 連絡先

詳細情報

材料: 8412390000 タイプ: 空気のロータリー・アクチュエータ
最高使用圧力: 10bar 弁: 9NMへの4620Nm
3位置: ISO5211/DIN3337 製品名: 空気ピストン アクチュエーター
ハイライト:

四分の一回転空気アクチュエーター

,

空気のロータリー・アクチュエータ

製品の説明

空気のロータリー・アクチュエータの空気アクチュエーターばねのリターン弁の空気の作動させたプラスチック弁







単動アクチュエーター(ばねのリターン)の原則



CCW

左舷A力への空気は外側のピストン、圧縮するためにばねをもたらしてピニオン空気が左舷B.から排出されている間左回りに回る。

左舷Aの空気圧、ばね力の蓄積エネルギーの損失ピストン内部。ピニオンは空気が左舷A.から排出されている間右回りに回る。

CW

左舷B力への空気は外側のピストン、圧縮するためにばねをもたらしてピニオン空気が左舷B.から排出されている間左回りに回る。

左舷Aの空気圧、ばね力の蓄積エネルギーの損失ピストン内部。ピニオンは空気が左舷A.から排出されている間右回りに回る。

二重代理のアクチュエーターの原則

CCW

空気が左舷B.から排出されている間A力をピストン外側に左舷に取る空気左回りに回るためにピニオンをもたらす。

空気が左舷A.から排出されている間B力をピストン内部左舷に取る空気右回りに回るためにピニオンをもたらす。

CW

空気が左舷B.から排出されている間A力をピストン外側に左舷に取る空気右回りに回るためにピニオンをもたらす。

空気が左舷A.から排出されている間B力をピストン内部左舷に取る空気左回りに回るためにピニオンをもたらす。





構造


1の表示器

ナミュールが付いている位置表示器は限界の配電箱、ポジシァヨナーのような付属品を等取付けるために便利である。

2のピニオン

Thepinionは高精度であり、統合的、形態のニッケルを被せ合金の鋼鉄を、十分に合致するISO5211、DIN3337、ナミュールの最も最近の標準に作った。次元はカスタマイズすることができ、ステンレス鋼は利用できる。

3のアクチュエーター ボディ

異なった条件に従って、突き出されたアルミ合金ASTM6005
ボディは堅い陽極酸化されるの粉ポリエステルと塗った扱うことができる(別
色は青、オレンジ、黄色めっきされる等)、PTFEまたはニッケルのような利用できる。

4のエンド キャップ
differentcolours、PTFEまたはニッケルで塗られたダイカストで形造る アルミニウム粉ポリエステルはめっきした。

5のピストン
対の棚ピストンは堅い陽極酸化されると扱われる形態のダイカストで形造る アルミニウムになされるまたはmadeformは亜鉛めっきとの鋼鉄を投げた。ピストンを単に逆にすることによる回転を逆転させる対称的な取付け位置、長いサイクル寿命および速い操作。

6の旅行調節
牽引の独立した外的なtravelstopの調節のボルトは開いた、近い方向でadjust± 5°容易そして正確にできる。

7の高性能のばね
前もって積まれたコーティングのばねは量のばねの変更によってトルクの異なった条件を満たす便利に公然と非難されたsafelyandである場合もあるより長い耐用年数高performanceterial形態のThになされるおよび腐食に対して抵抗力があるのために。

8、軸受け及びガイド
Madeformの低い摩擦、長命の混合材料、金属間の直接接触を避けるため。維持および取り替えは容易、便利である。

9のOリング
NBRのゴム製Oリングは標準温度の範囲でトラブル・フリー操作を提供する。高いandlowの温度の適用Vitonかシリコーンのため。





空気弁のアクチュエーター





ばねのリターン アクチュエーター

1. 外側のピストンは、圧縮するためにばねをもたらしてピニオン空気が左舷B.から排出されている間左回りに回る。


2. 左舷Aの空気圧、ばね力の蓄積エネルギーの損失ピストン内部。ピニオンは空気が左舷A.から排出されている間右回りに回る。



3. 左舷B力への空気は外側のピストン、圧縮するためにばねをもたらしてピニオン空気が左舷B.から排出されている間左回りに回る。


4. 左舷Aの空気圧、ばね力の蓄積エネルギーの損失ピストン内部。ピニオンは空気が左舷A.から排出されている間右回りに回る。







空気アクチュエーター

H.Sコード:8412390000
モデル:

輸出区域:北アメリカの中央南アメリカ アジア-ヨーロッパのアフリカ オセアニア

導入:
シリーズ空気アクチュエーター(rack&のピニオン)対次の特徴を持ちなさい。

> 15のアクチュエーター モデル、9NMからの6つの棒空輸補給の4620Nmへの出力トルク。

> 最下の訓練はISO5211/DIN3337に弁、電磁弁のためのインターフェイスに一致させるために従う集まっている付属品のためのシャフトの先端そして上の訓練はVDI/VDE3845 (ナミュール)標準に従っておよび+/- 5度の打撃の調節ある。

> アクチュエーター ボディ及びピストンは20um堅い陽極酸化された処置とテスト500時間のにわたるASTM B117の資格に、塩の広がり、腐食のonactuator会わないエンド キャップで塗られる100umエポキシにある。

> エンド キャップは青、黒く、灰色、黄色等である場合もある。あなたの要求として。

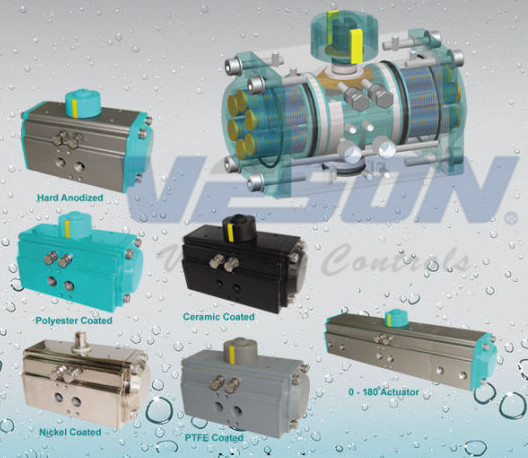

> 腐食性及び研摩の環境に対して塗られるPTFE、ニッケル、エポキシ、ポリエステルおよび陶磁器は利用できるばね帰り弁の回転式空気の空気アクチュエーター高性能 0
