詳細情報 |
|||
| バルブの種類: | 空気圧ピンチバルブ（フルボア） | サイズ範囲: | DN25 ～ DN400 (1 インチ ～ 16 インチ) |
|---|---|---|---|
| 圧力定格: | PN10 / PN16 / クラス150 | 本体材質: | 鋳鉄、ダクタイル鋳鉄、SS304 |
| スリーブ素材: | 天然ゴム、EPDM、NBR、ハイパロン | アクチュエータの種類: | 空気圧ダイヤフラム/ピストンアクチュエータ |
| 位置付け装置: | 電空式スマート ポジショナー (4 ～ 20mA 入力、HART オプション) | 空気供給: | 4～8 bar (60～120 psi) |
| 動作温度: | -40°C〜 +120°C | エンドコネクション: | フランジ付き ANSI B16.5 / DIN PN16 |
| ハイライト: | 採掘スラリー制御,空気圧ピンチバルブ,電動気圧定位装置 |
||
製品の説明

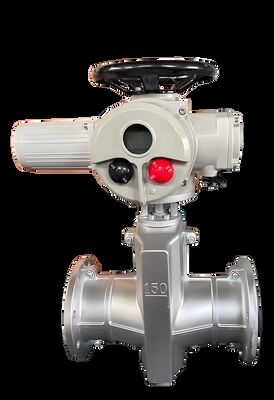

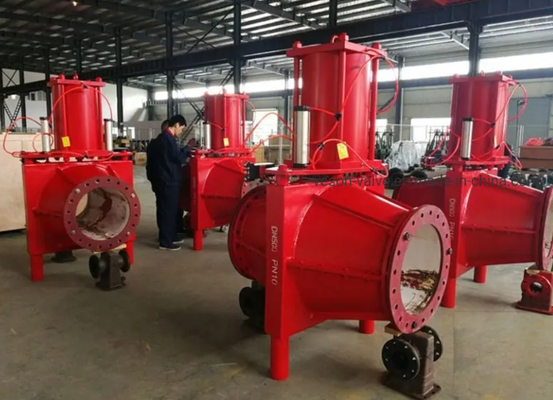

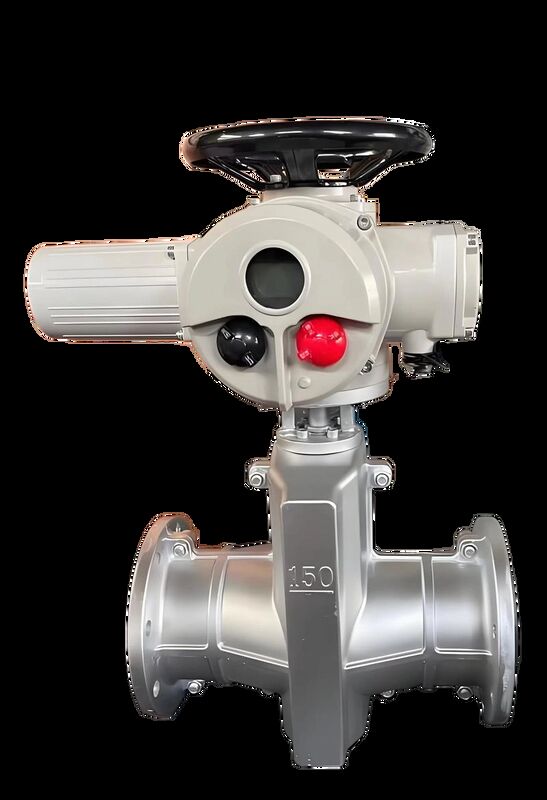

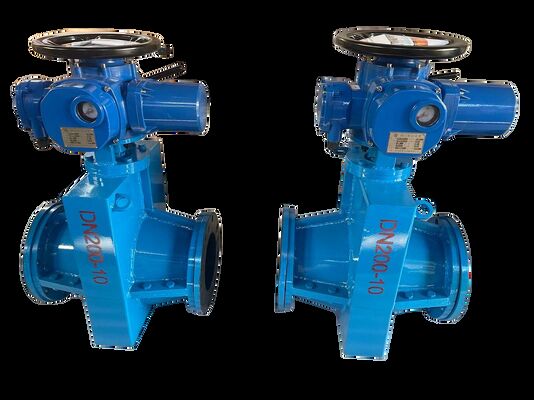

鉱業用スラリー流量制御のためのインテリジェント電気空気圧ポジショナ付き空気圧ピンチバルブ
VESON インテリジェント電気空気圧ポジショナ付き空気圧ピンチバルブは、最も要求の厳しい鉱業用スラリー用途に精密な変調流量制御を提供します。高速作動の空気圧アクチュエータとインテリジェントスマートポジショナの組み合わせにより、数週間で従来の制御バルブを破壊するような摩耗性スラリーの正確なスロットルが可能になります。主な特徴スマートポジショナ技術:
リモート設定、診断、および予知保全アラートのためのオプションのHARTプロトコル付き4-20mA入力
- 高速作動:空気圧ダイヤフラムアクチュエータは、3秒未満でフルストロークを実現し、迅速なプロセス応答を提供します
- 変調制御:リニアまたは等パーセント特性による0-100%ストロークからの精密流量調整
- 交換可能なスリーブ:クイックチェンジ強化ゴムスリーブ設計により、交換あたりのダウンタイムを15分未満に最小限に抑えます
- セルフクリーニング作用:ピンチ機構は、各ストロークでスリーブを曲げ、固形物の堆積やスケール形成を防ぎます
- フェールセーフオプション:空気供給喪失時にフェールオープンまたはフェールクローズ用のスプリングリターンアクチュエータが利用可能
- 技術仕様パラメータ
仕様
| バルブタイプ | 電気ピンチバルブ（フルボア） |
| サイズ範囲 | DN25～DN400（1"～16"） |
| 圧力定格 | PN10 / PN16 / クラス150 |
| ボディ材質 | 鋳鉄、ダクタイル鋳鉄、SS304 |
| スリーブ材質 | 天然ゴム、EPDM、NBR、ハイパロン |
| アクチュエータタイプ | 空気圧ダイヤフラム / ピストンアクチュエータ |
| ポジショナ | 電気空気圧スマートポジショナ（4-20mA、HARTオプション） |
| 空気供給 | 4-8 bar（60-120 psi） |
| 動作温度 | -40℃～+120℃ |
| 端部接続 | フランジ（ANSI B16.5 / DIN PN16） |
| 遮断クラス | クラスVI（バブルタイト） |
| 認証 | ISO 9001:2015、SGS |
| 対象用途 | 鉱業用スラリー流量制御およびスロットル |
鉱物処理フィード調整
- 増粘槽下部制御
- 尾鉱パイプライン流量変調
- 浮選回路フィード制御
- ポジショナキャリブレーション、フルストロークテスト、および材料証明書付き工場出荷時プリコンフィギュレーション。プロセス固有のスリーブ材料の推奨については、エンジニアリングチームにお問い合わせください。
