詳細情報 |
|||
| バルブの種類: | デュアルモードピンチバルブ (電気式 + 空気式) | サイズ範囲: | DN50 ～ DN400 (2 インチ～16 インチ) |
|---|---|---|---|
| 圧力定格: | PN10 / PN16 / クラス150 | 本体材質: | ダクタイル鋳鉄エポキシコーティング、SS316 |
| スリーブ素材: | 天然ゴム、EPDM、NBR、バイトン | プライマリアクチュエータ: | 電気マルチターン (4-20mA 変調) |
| セカンダリアクチュエータ: | 空気圧スプリングリターン (フェイルセーフ) | 空気供給: | 4～8 bar (60～120 psi) |
| 動作温度: | -40°C〜 +120°C | エンドコネクション: | フランジ付き ANSI B16.5 / DIN PN16 |
| ハイライト: | パイプラインシステム ピンチバルブ組立て,アブラシブ・メディア・トランスポート・ピンチ・バルブ組,パネウマティック・デュアルモード・ピンチ・バルブ組 |
||
製品の説明

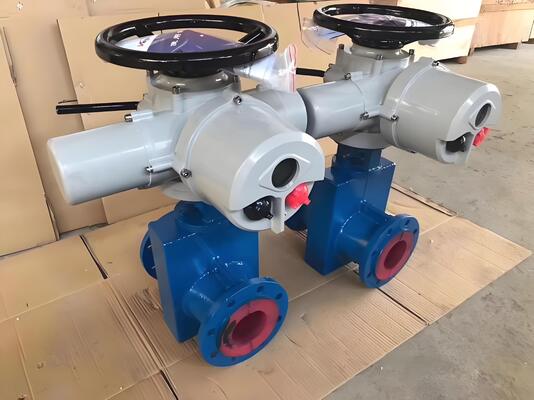

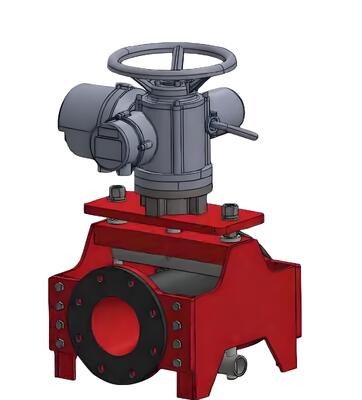

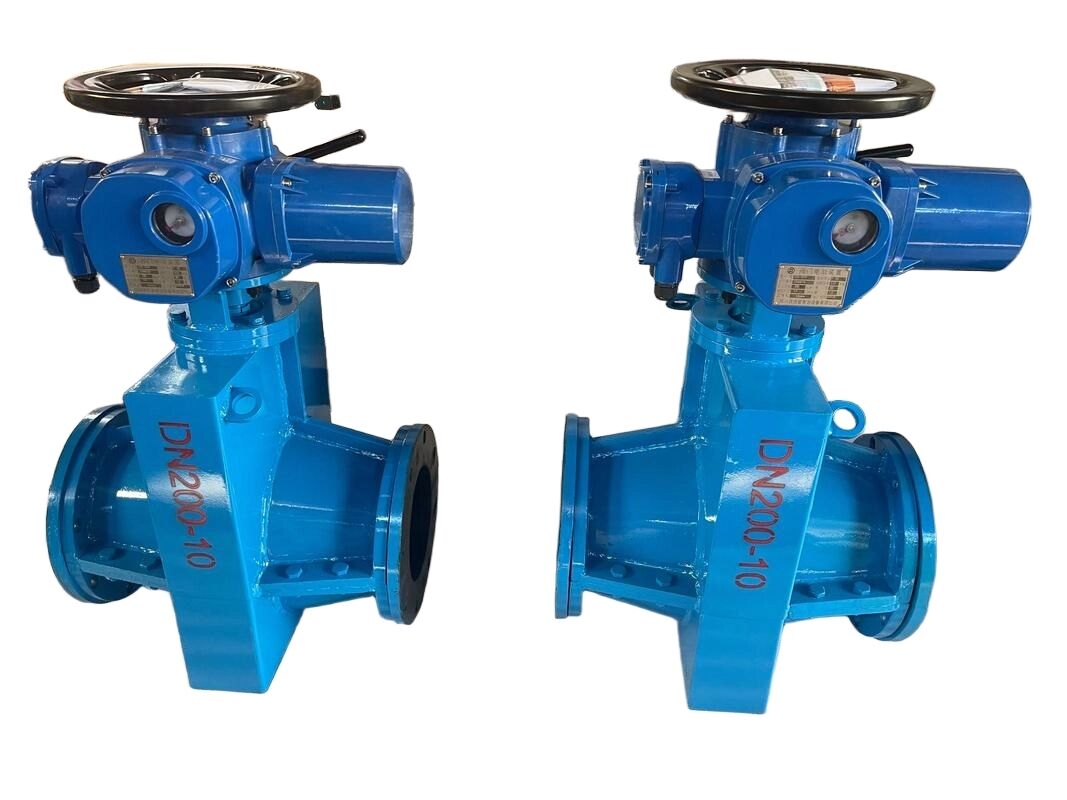

電気用気圧式二モードピンチバルブ組 磨材輸送パイプライン
についてVESON 双モードピンチバルブ組provides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownこの冗長な制御アーキテクチャは,最も厳しい鉱山および鉱物加工作業でも,中断のない保護を保証します.
双モード冗長性
| モード | アクチュエータ | 機能 |
| 主要 (普通) | 電動多回転式 | 4-20mA DCS信号による精密な調節流量制御 |
| 副次 (緊急) | パネウマティック・スプリング・リターン | 電源喪失またはESD信号で自動停止 |
主要 な 特徴
- 冗長な制御:SIL 格付けの安全ループの独立した主力および緊急シャットダウン能力を提供するダブルアクチュエータシステム
- シームレス 切り替え:パネウマチック・フェールセーフ・アクチュエータは,外部の介入なしに,電源喪失後1秒以内に自動的に起動する.
- フルボア流路:高固体スラムサービスで詰まりを排除する内部障害物や死区がない
- フィールドで交換できる袖:迅速に交換できる袖の設計は,特別なツールやバルブ除去なしで現場での交換を可能にします
- インテグレート・リミット・スイッチ:両方のアクチュエータは,包括的な位置フィードバックのための機械的および近距離制限スイッチが含まれます
- スキードマウントパッケージ:工場でテストされた完全なプリアセンブリ,プリワイアリング パッケージは,フィールド設置時間を60%短縮します
テクニカル仕様
| パラメータ | 仕様 |
| バルブタイプ | 二重モードのピンチバルブ (電気+気圧) |
| サイズ範囲 | DN50からDN400 (2"から16") |
| 圧力を指定する | PN10 / PN16 / クラス150 |
| 機体材料 | 柔らかい鉄 エポキシコーティング,SS316 |
| スリーブ素材 | 自然ゴム,EPDM,NBR,ビトン |
| 主動装置 | 電動マルチターン (4-20mA 調節) |
| 副アクチュエータ | パネウマティック・スプリング・リターン (故障防止) |
| 空気供給 | 4〜8バー (60〜120psi) |
| 動作温度 | -40°Cから+120°C |
| 接続を終了 | フレンジ (ANSI B16.5 / DIN PN16) |
| 安全性 | SIL 2 能力 (IEC 61508) |
| 認証 | ISO 9001 規格:2015SGS |
対象アプリケーション
- ESD 要件を伴う重要なスローリー輸送パイプライン
- 鉱山濃縮物と排泄物管
- 鉱物加工濃縮剤の下流量
- 掘削流出管道
- 発電所の灰処理システム
コンプリートパッケージには,前線接続ボックス,工場ループ試験報告書,SIL適合宣言,および完全な材料追跡が含まれます.オーダーメイド制御設定のために私たちの自動化チームと連絡してください.
