HPシリーズ ステンレス鋼製空気圧バタフライバルブ 2~24インチ

HPシリーズ ステンレス鋼製空気圧バタフライバルブ 2~24インチ

商品の詳細:

お支払配送条件:

Minimum Order Quantity: 1
ベストプライス 連絡先

詳細情報

接続形態: ラグサポート 構造: センターシーリング
シールフォーム: EPDM 仕事のプレッシャー: 中圧(2.5mpa <pn <6.4mpa)
使用温度: 通常の温度(-40°C シール表面材料: ソフトシール
バルブ本体: 鋳造 バルブサイズ: 2インチ24インチ
圧力クラス: ANSIクラス125〜150(PN10-PN16) 温度範囲: -196ºC〜540ºC
ボディ材質: 炭素鋼、ステンレス鋼、合金鋼、二重鋼 ディスク材料: 炭素鋼、ステンレス鋼、合金鋼、二重鋼、アルブロンズ
シート材料: EPDM、NBR、Viton エンドコネクション: ウェーハ、ラグ、ダブルフランジ
設計基準: API 609、BS 5155、EN593、DIN 3354
ハイライト:

HPシリーズ 空気圧バタフライバルブ

,

ステンレススチールバタフライバルブ

,

2~24インチ 空気圧バルブ

製品の説明

HPシリーズステンレス鋼高性能バタフライバルブ
製品属性
属性 値
接続形式 ラグサポート
構造 センターシーリング
シール形式 EPDM
バルブステム 通常
作動圧力 中圧 (2.5mpa< Pn <6.4mpa)
作動温度 常温 (-40℃
シール面材質 ソフトシール
バルブボディ 鋳造
用途 工業用途、水工業用途
輸送梱包 合板ケース
仕様 2インチ-24インチ
商標 VESONまたは顧客のもの
原産地 中国
HSコード 84123900
生産能力 50000個/年
製品説明

空気圧作動ウェハーラグ高性能バタフライバルブは、化学、炭化水素処理、パルプ・製紙、水/廃水、HVAC産業における重要な用途向けに設計されています。例外的に長く、トラブルのないサービス寿命を提供し、総所有コストを削減します。AEABHPバルブは、要求の厳しい業界の性能要件を満たすために厳密にテストされています。

高性能バタフライバルブは、液体およびガスの遮断およびスロットル制御用に設計されています。動的なPTFEシートは、両方向で気密な遮断を提供します。シングルオフセットディスク設計は、低トルクと長いサイクル寿命を提供します。NACEトリムが利用可能です。

製品範囲
  • バルブサイズ: 2" ~ 24" (DN50-DN1500)
  • 圧力: ANSI Class 125~150(PN10-PN16)
  • 温度: 320°F ~ 1000°F / -196℃~ 540℃
  • ボディ材質:炭素鋼、ステンレス鋼、合金鋼、二相鋼
  • ディスク材質:炭素鋼、ステンレス鋼、合金鋼、二相鋼、アルミニウムブロンズ
  • シート: EPDM、NBR、VITON
  • 端部接続: ウェハー、ラグ、ダブルフランジ
技術仕様
  • 設計: API 609、BS 5155、EN593、DIN 3354
  • 面間: ASME B16.34
  • 端部フランジ: ASME B16.5
  • BW端: ASME B16.25
  • ねじ込み端: ASME B1.20.1
  • 試験: ASME B16.34、API 598、DIN 3230
  • マーキング: MSS SP25
  • 特殊: NACE MR-01-75
設計上の特徴
  • ラグ、ウェハーまたはフランジ端
  • 同心設計
  • 双方向サービス
  • ゼロリーク
  • 低トルク
  • セルフクリーニング
  • 吹出防止ステム
  • ISO 5211トップフランジ
  • オプションの延長ステム設計

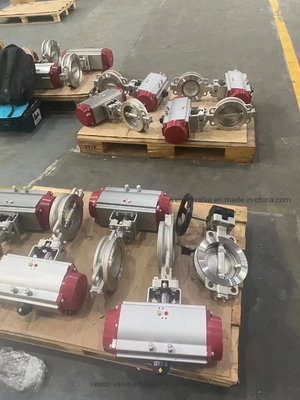

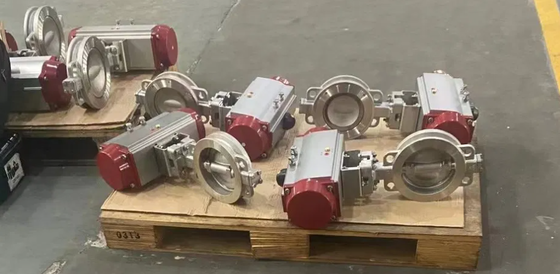

HP Series Stainless Steel High Performance Butterfly Valve - Front View HP Series Stainless Steel High Performance Butterfly Valve - Side View HP Series Stainless Steel High Performance Butterfly Valve - Installation View
