詳細情報 |
|||
| バルブの種類: | トリプルオフセットラグバタフライバルブ | サイズ範囲: | DN80 ～ DN1200 (3 インチ ～ 48 インチ) |
|---|---|---|---|
| 圧力定格: | ANSI 150ポンド / 300ポンド / 600ポンド | 本体材質: | WCB 炭素鋼/CF8M SS316 |
| ディスク材質: | CF8M SS316 / デュプレックス / インコネル | シートタイプ: | ラミネートメタル / ステライト硬化処理 |
| 手術: | 手動ギア/空圧/電動アクチュエーター | 火の金庫: | API 607 / ISO 10497 認証済み |
| 漏れ等級: | ゼロ漏れ (クラス VI) | エンドコネクション: | ラグ (ANSI B16.5) |
| 証明書: | ISO 9001:2015、SGS、API 607 | ||
| ハイライト: | トリプルオフセット設計,メタルシート漏れゼロ,高性能ラグバルブ |
||
製品の説明

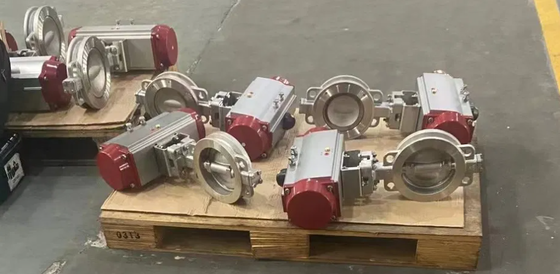

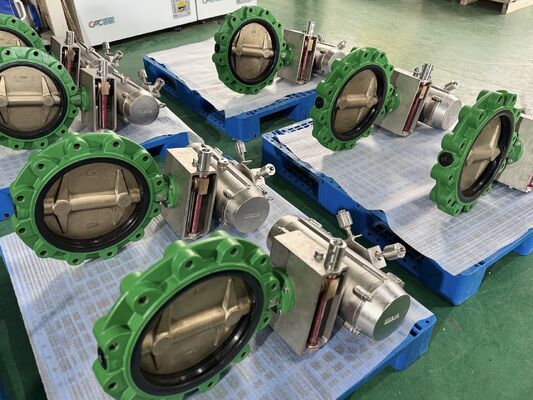

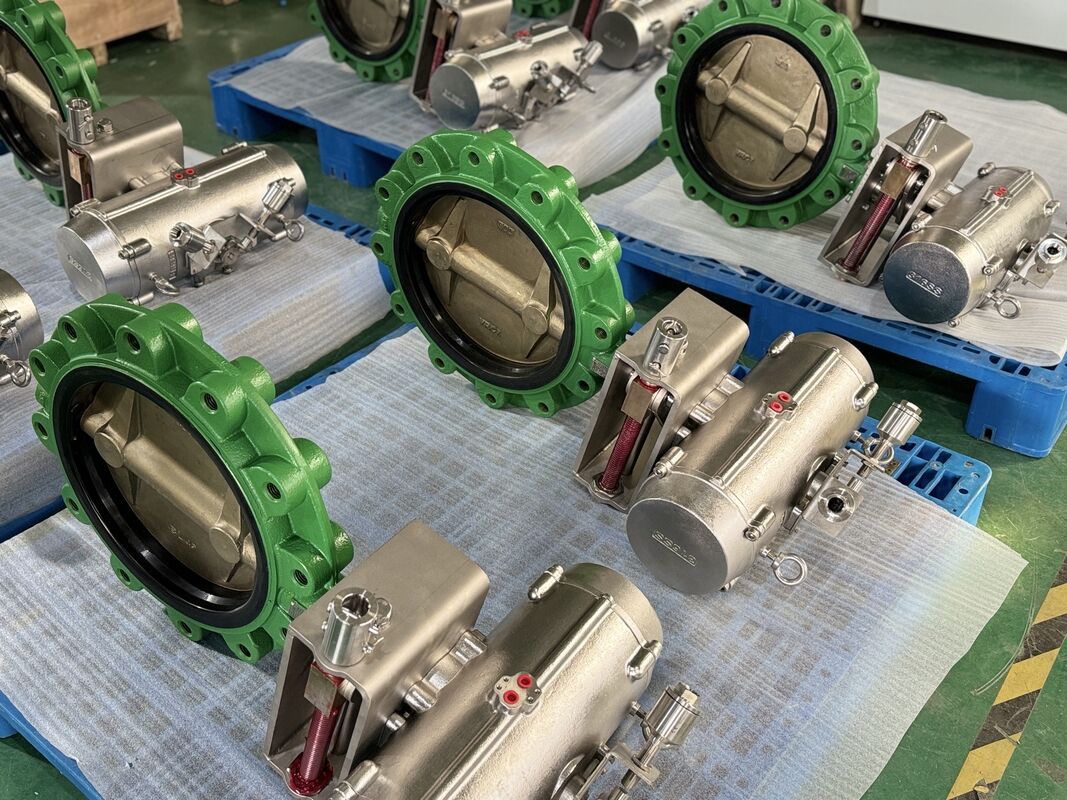

高性能 トリプルオフセット ラグ バターフライ バルブ メタルシート
についてVESON トリプルオフセット 高性能ラグバタフライバルバターフライバル技術の最高レベルです. トリプルオフセット設計は,フルストローク中にディスクと座席の摩擦をなくします.金属対金属の座席は,石油とガスにおける重要な隔離アプリケーションのために,漏れをゼロにし,防火性能を提供します.石油化学,そして発電.
トリプル オフセット の 説明
| オフセット | 機能 |
| 1st オフセット | 座席平面の後ろに位置するシャフト,カムアクションシールを作成 |
| 2nd オフセット | 軸は,穴の中央線からオフセット位置,完全なディスククリアランスを可能にする |
| 3番目のオフセット | 座席の長寿のためにスライディング摩擦を排除する円形の座席角度幾何学 |
主要 な 特徴
- メタル対メタル座席:ローメン化ステンレス鋼/グラフィットシートリングは,API607の防火基準を満たし,漏れをゼロにする
- 摩擦のない動作:トリプルオフセットジオメトリにより,シートからシートシートをすぐに引き上げ,シートの寿命を10万回以上延長します
- 高温指定:適正な装飾材料で -196°C (冷凍性) から +800°C までの温度に対応する
- 双方向シール:両流の方向で完全な定位シャットオフは,設置の向きの制約を取り除く
- ステライト ハードフェイス選択的なStellite 6または21硬面 座席とディスク 磨削サービスにおける優れた耐磨性
テクニカル仕様
| パラメータ | 仕様 |
| バルブタイプ | トリプルオフセットラグバターフライバル |
| サイズ範囲 | DN80からDN1200 (3"から48") |
| 圧力を指定する | ANSI 150ポンド / 300ポンド / 600ポンド |
| 機体材料 | WCB 炭素鋼 / CF8M SS316 |
| ディスク素材 | CF8M SS316 / デュプレックス / インコネル |
| 座席タイプ | ラミネート金属 / ステライト硬面 |
| オペレーション | 手動ギア / パネウマティック / 電動アクチュエータ |
| 防災用 | API 607 / ISO 10497 に準拠する |
| 漏れ級 | リークゼロ (VI級) |
| 動作温度 | -196°Cから800°C |
| 証明書 | ISO 9001 規格:2015SGS,API607 |
対象アプリケーション
- 精製工場の重要な隔離バルブ
- 石油化学プロセス停止
- 蒸気と熱油システム
- 低温液化ガスとエチレンサービス
- 発電所の主蒸気隔離装置
各バルブは,工場の水静止,気圧,および防火型試験を受けます.完全なPMI,NDE,および機能テストドキュメントが提供されています.
