詳細情報 |
|||
| バルブの種類: | 船舶用バタフライバルブ（ウエハー/ラグ/フランジ） | サイズ範囲: | DN50 ～ DN600 (2 インチ～24 インチ) |
|---|---|---|---|
| 圧力定格: | ANSI 150ポンド (PN16) | 本体材質: | ダクタイル鋳鉄 GGG40 マリンエポキシコーティング |
| ディスク材質: | SS316 / 二相 / アルミニウム青銅 | シート素材: | NBR / EPDM / VITON |
| アクチュエータの種類: | スマート電動マルチターンアクチュエーター | エンクロージャー評価: | IP68水中対応 |
| 制御プロトコル: | 4-20mA 変調/Modbus RTU | コーティング: | 海洋グレードの防食エポキシ (300μm DFT) |
| 証明書: | ABS、ISO 9001:2015、SGS | ||
| ハイライト: | 海上級の蝶弁,電動アクチュエーターパッケージ,ABS認証の抗腐食性 |
||
製品の説明
製品説明

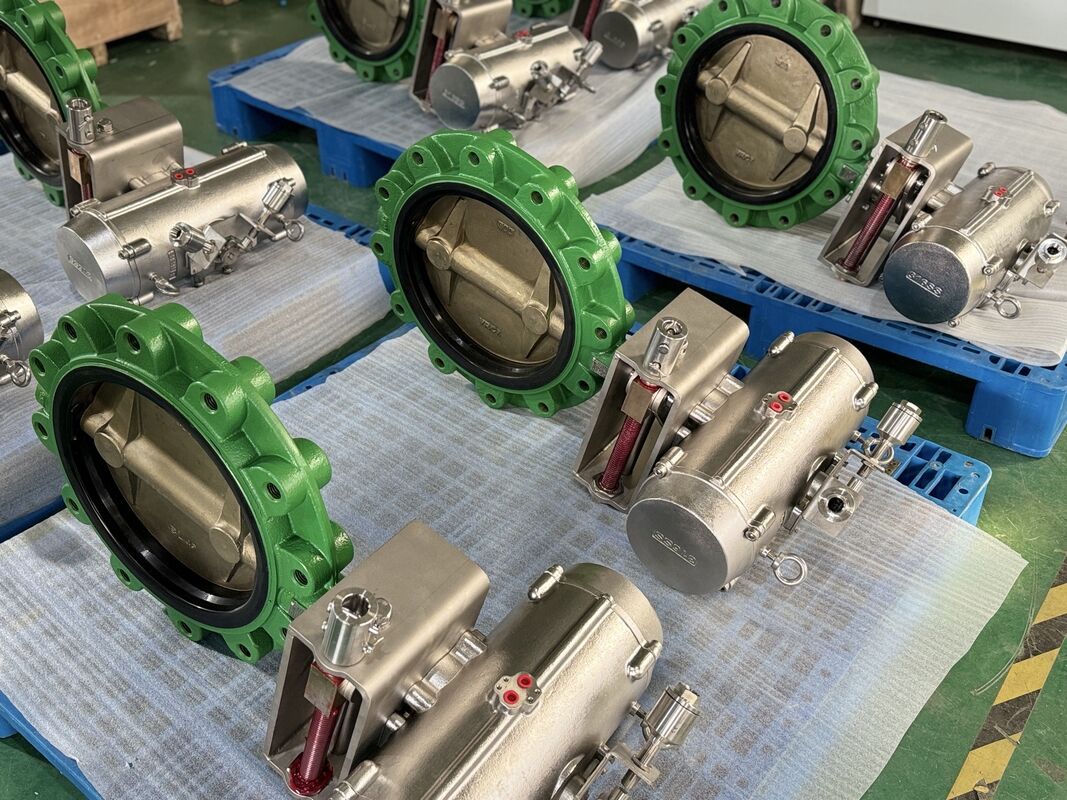

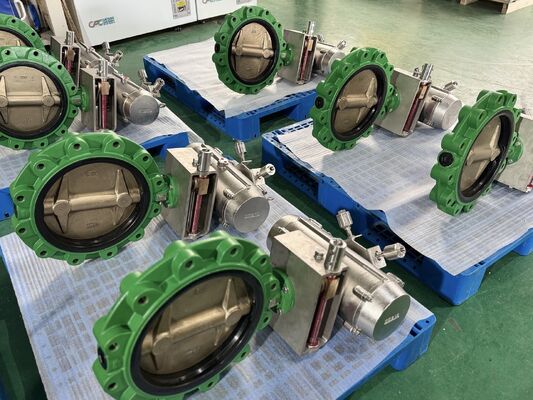

12インチラグスタイルバターフライバル (DN300,ANSIクラス150) は,厳格な海洋,オフショア,海水環境のために特別に設計された工業級流量制御ソリューションです.柔らかい鉄JS1030のボディで製造耐久性のあるNBRシートで,このバルブは海水腐食,カビテーション,機械的磨損に例外的な耐性を提供します.
ISO 5211 トップワークス,中間ハンドホイール操作機構,VSMバルブリモートトランスミッション装置,および線形から回転式近距離スイッチのための316SS支架を装備し,それは,アクセスできないエリアでローカルマニュアル操作とリモコン制御の間をシームレスに切り替えるABS (アメリカン・ビューロー・オブ・シッピング) の タイプ承認と 完全にテストされ 認定されています
テクニカル仕様
特徴 / パラメーター
詳細 / 材料規格
定数直径
12インチ / DN300
身体スタイル
バグタイプ (ISO 5211のマウント付きの裸足の幹)
圧力を指定する
ANSIクラス150 / 150LB (PN16/PN20相当)
機体材料
柔らかい鉄 JS1030 (EN-GJS-400-15 / GGG40)
ディスク素材
AB2 アルミ ブロンズ (CuAl10Fe5Ni5 海水級)
シート / ラインナー
NBR (ニトリルゴム - バブル・シート・シャットオフ)
リモートトランスミッション
VSM バルブ リモコン制御システム/柔軟なシャフト装置
マニュアル オーバーライド
ギアボックス ハンドホイール メカニズム (アクチュエータとバルブの間)
スイッチアクセサリー
316 ステンレス鋼の支架 (直線式から回転式変換)
フィードバック信号
パッシブドライコンタクト近接スイッチ
海洋認証
ABS検査と工場受付試験 (FAT)
なぜこの海上ラグバタフライバル組を選んだのか?
1優れた海水腐食耐性
JS1030 柔らかい鉄のホイスと AB2 ニッケル アルミ ブロンズ ディスクの組み合わせにより,この 12 インチのバタフライバルは,海水吸収,弾筋システム,および海洋冷却ラインに理想的です.耐久性のあるNBR座席は 漏れのない二方向シールを提供します.
2. VSM 遠隔操作 アクセスできない地域
深い船体室や狭いパイプ溝や危険地帯に設置すると組み込みのVSM遠隔送電装置により,操作者は柔軟な伸縮棒/ケーブルシステムを通じて,安全で遠隔からバルブを制御できます..
3組み込みハンドホイールのマニュアルオーバーライド
ISO 5211 標準のトップワークを搭載する中間ハンドホイールの操作メカニズムは,主駆動器を切り離さず,電力の損失や日常的なメンテナンスの際にスムーズなマニュアルオーバーライド能力を保証します..
4精密信号フィードバックシステム
316SS 移動コンバーター 固定装置で装備され, バルブが線形移動信号を 回転スイッチのアクティベーションに正確に変換します船舶のPLCまたはSCADAシステムに直接受動的な乾燥接触状態フィードバックを送信します..
5ABS認定品質保証
各ユニットは厳格な水静止殻,座席漏れ,機能テストを受け ABS (アメリカ航海局) の基準で証明されています
産業用用途
造船・海洋工学:弾筋水処理システム (BWTS),ビルジ・ストリッピング,海水循環,火線.
海上プラットフォームとFPSO:危険地帯の流体制御,深いコンパートメントのリモートバルブ操作.
淡水と水道インフラ: 高塩分の原水ポンプステーションと産業用廃水処理
12インチラグ式バタフライバル技術仕様
仕様のカテゴリー
パラメータ
標準 / 材料 / 記述
基本情報
バルブタイプ
裸の幹ラグ式バタフライバル
定額サイズ
12インチ / DN300
圧力を指定する
ANSIクラス150 / 150LB
上部フレンジの固定
ISO 5211 標準 トップワークス
船舶の承認
ABS (アメリカン・ビューロー・オブ・シッピング) 認定
材料の仕様
機体材料
柔らかい鉄 JS1030 (EN-GJS-400-15 / GGG40)
ディスク素材
ニッケルアルミニウムブロンズ AB2 (CuAl10Fe5Ni5)
シート / ラインナー
NBR (ニトリルゴム - 二方向ゼロリーク)
ブラケット材料
316ステンレス鋼 (316SS)
操作・制御システム
マニュアル オーバーライド
ハンドホイール操作メカニズム (アクチュエータとバルブの間に設置)
リモート操作
VSM バルブ リモートトランスミッション装置 (柔軟な駆動システム)
位置フィードバック
パッシブドライコンタクト近接スイッチ
スイッチアダプタ
線形から回転式への移動変換のための重型316SS支架
応用と性能
適用されるメディア
海水,弾圧水,淡水,軽量化学物質
運用条件
制限された,アクセスできない,または危険な海域での遠隔操作
