詳細情報 |
|||
| バルブの種類: | 2ウェイフルボアボールバルブ | アクチュエータの種類: | 複動式空気圧ラック&ピニオン |
|---|---|---|---|
| サイズ範囲: | DN15 ～ DN200 (1/2 インチ ～ 8 インチ) | 圧力定格: | PN16 / PN40 / クラス150 / クラス300 |
| 本体材質: | SS304、SS316、WCB炭素鋼 | シート素材: | PTFE、RTFE、PEEK |
| 空気供給: | 4～8 bar (60～120 psi) | 動作温度: | -20°Cから+180°C |
| エンドコネクション: | フランジ付き ANSI B16.5、ネジ付き NPT/BSP | シャットオフクラス: | クラス VI 気泡密 |
| ハイライト: | 2方向気圧ボールバルブ,自動二方向気圧ボールバルブ,精密気圧ボールバルブ |
||
製品の説明

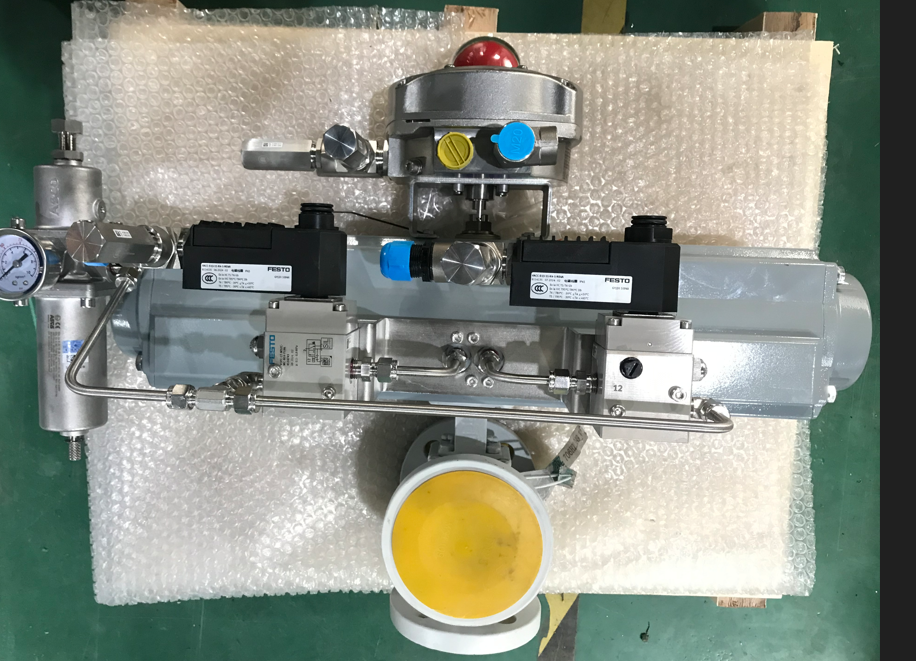

精密バッチ計量用自動双方向空気圧シャットオフボールバルブパッケージ
のVESON VSO-2W-DA 自動双方向空気圧シャットオフボールバルブパッケージは、化学処理、石油・ガスターミナルローディング、液体バッチ処理アプリケーションにおける精密バッチ計量および自動流量シャットオフ用に設計された、ダブルアクティング空気圧ラックアンドピニオンアクチュエータとフルボア2ウェイボールバルブを統合しています。
主な特徴
- フルボア2ウェイボールバルブ:精密機械加工されたボールとシートにより、圧力損失を最小限に抑え、無制限のフローを保証します
- ダブルアクティング空気圧アクチュエータ:設定可能なフェイルセーフ位置オプションにより、迅速なシャットオフ応答を提供します
- バブルタイトシャットオフ:クラスVI漏洩定格により、バッチ計量サイクル中の漏れゼロを保証します
- 統合自動化:PLC/DCSとのシームレスな統合に対応したNamurソレノイドバルブおよびリミットスイッチボックス
- ステンレス鋼構造:幅広い化学薬品との互換性のためにPTFEシートを備えたSS304/SS316ボディ
- 視覚的位置インジケータ:プラントフロアでの迅速なステータス確認のためのトップマウントドームインジケータ
技術仕様
| パラメータ | 仕様 |
| バルブタイプ | 2ウェイフルボアボールバルブ |
| アクチュエータタイプ | ダブルアクティング空気圧ラック＆ピニオン |
| サイズ範囲 | DN15～DN200（1/2"～8"） |
| 圧力定格 | PN16 / PN40 / クラス150 / クラス300 |
| ボディ材質 | SS304、SS316、WCB炭素鋼 |
| シート材質 | PTFE、RTFE、PEEK |
| 空気供給 | 4～8 bar（60～120 psi） |
| 動作温度 | -20℃～+180℃ |
| エンド接続 | フランジ（ANSI B16.5）、ねじ込み（NPT/BSP） |
| 漏洩クラス | クラスVI（バブルタイト） |
| 認証 | ISO 9001:2015、CE、SGS |
対象アプリケーション
- 化学薬品のバッチ処理および計量システム
- 石油・ガスターミナルでのトラックおよびドラムローディング
- 食品・飲料原料の計量
- 製薬プロセス自動化
- 水処理薬品注入

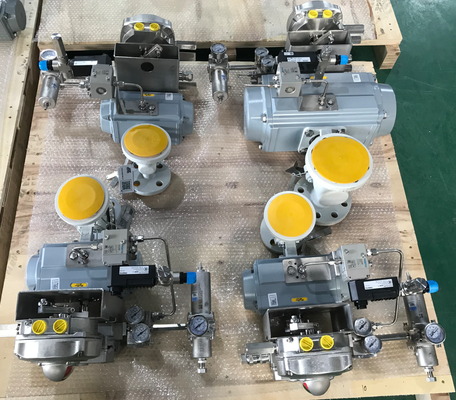

パッケージ内容
- 1 x フルボア2ウェイボールバルブ
- 1 x ダブルアクティング空気圧アクチュエータ
- 1 x Namur 5/2 ソレノイドバルブ
- 1 x リミットスイッチボックス（機械式または近接型）
- 1 x エアフィルターレギュレーター
- 工場ループテストレポート＆材質証明書
SS316ハードチューブとフルループシミュレーションを備えた工場受け入れテスト（FAT）は、ご要望に応じてご利用いただけます。サイジングと構成サポートについては、エンジニアリングチームにお問い合わせください。
