詳細情報 |
|||
| バルブの種類: | 3ポジション2方・3方ボールバルブ | アクチュエータの種類: | 3位置空気圧アクチュエータ(スプリングリターン) |
|---|---|---|---|
| サイズ範囲: | DN15 ～ DN150 (1/2 インチ ～ 6 インチ) | 圧力定格: | PN16 / PN40 / クラス150 / クラス300 |
| 本体材質: | SS304、SS316、WCB炭素鋼 | シート素材: | PTFE、RTFE、PEEK |
| 空気供給: | 4～8 bar (60～120 psi) | 動作温度: | -20°Cから+180°C |
| 制御シーケンス: | オープン (100%) - ストローク中間 (30-50%) - クローズ (0%) | エンドコネクション: | フランジ付き ANSI B16.5、ネジ付き NPT/BSP |
| ハイライト: | パネウマティックシャットオフボールバルブ組,3 ポジションシャットオフボールバルブ組 |
||
製品の説明

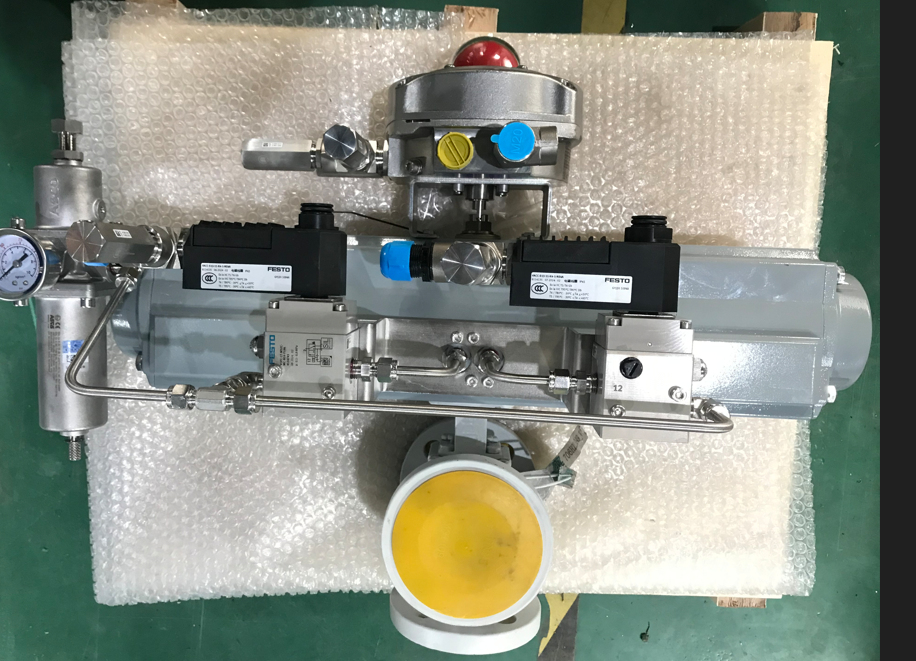

ステージ付きアンチウォーターハンマー保護を備えた3ポジション空気圧シャットオフボールバルブアセンブリ
ザVESON VSO-3P-WH 3ポジション空気圧シャットオフボールバルブアセンブリは、急激なバルブの閉鎖が破壊的なウォーターハンマーと配管の振動を引き起こすバッチロードターミナル向けに特別に設計されています。3ポジションステージ制御は、スムーズな高速充填 → 低速ドリップ → 完全停止シーケンスを提供し、正確な計量精度を維持しながら配管システムを保護します。
3ステージ制御がシステムを保護する方法
| ステージ | バルブ位置 | アクション |
| ステージ 1 | 100% 開 | 全流量での急速なバルク充填 |
| ステージ 2 | 30-50% ミッドストローク | 正確なトップオフのための低速ドリップフィード |
| ステージ 3 | 0% 閉 | バブルタイトシャットオフ (クラス VI) - ウォーターハンマーゼロ |
主な特徴
- 3ポジション空気圧アクチュエータ:ステージフロー制御のためのミッドストローク位置機能を備えたスプリングリターン設計
- アンチウォーターハンマーシーケンス:バルブ閉鎖中の圧力サージを排除し、配管応力を低減し、システム寿命を延ばします
- 設定可能なミッドストローク:プロセス固有の流量率のために調整可能な30-50%の中間位置
- バブルタイトシャットオフ:最終閉位置でのクラス VI漏れにより、製品損失ゼロ
- マニホールド削減:マルチバルブマニホールドセットアップを置き換え、スキッドフットプリントと漏れパスを削減します
- プリワイヤードソレノイドバンク:ターミナルストリップを備えたすべての3ポジションに対応する工場設定のソレノイドバルブ
技術仕様
| パラメータ | 仕様 |
| バルブタイプ | 3ポジション 2ウェイ / 3ウェイボールバルブ |
| アクチュエータタイプ | 3ポジション空気圧アクチュエータ (スプリングリターン) |
| サイズ範囲 | DN15～DN150 (1/2"～6") |
| 圧力定格 | PN16 / PN40 / クラス150 / クラス300 |
| ボディ材質 | SS304、SS316、WCB炭素鋼 |
| シート材質 | PTFE、RTFE、PEEK |
| 空気供給 | 4-8 bar (60-120 psi) |
| 動作温度 | -20℃～+180℃ |
| 制御シーケンス | 開 (100%) → ミッドストローク (30-50%) → 閉 (0%) |
| エンド接続 | フランジ付き (ANSI B16.5)、ねじ付き (NPT/BSP) |
| シャットオフクラス | クラス VI (バブルタイト) |
| 認証 | ISO 9001:2015、CE、SGS |
ターゲット産業
- 石油・ガスターミナルローディング (トラック、鉄道貨車、ドラム充填)
- ファインケミカルバッチ計量システム
- 液体食品・飲料バッチ処理
- タンクファーム製品移送ステーション
- LPGおよび極低温ローディングスキッド

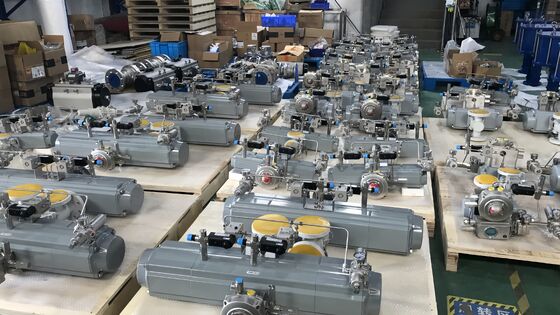

各アセンブリは、出荷前にSS316ハードチューブを使用して完全な工場ループテストを受けます。FATドキュメントが含まれています。お客様固有のバッチローディング要件についてご相談ください。
