| バルブの種類: | 3方マルチポートボールバルブ（Lポート・Tポート） | アクチュエータの種類: | 複動式空気圧ラック&ピニオン |
|---|---|---|---|
| サイズ範囲: | DN15 ～ DN150 (1/2 インチ ～ 6 インチ) | 圧力定格: | PN16 / PN40 / クラス150 / クラス300 |
| 本体材質: | SS304、SS316、WCB炭素鋼 | ボールの構成: | L ポート (90° スイッチング) または T ポート (180° 混合/分流) |
| シート素材: | PTFE、RTFE、PEEK | 空気供給: | 4～8 bar (60～120 psi) |
| 動作温度: | -20°Cから+180°C | エンドコネクション: | フランジ付き ANSI B16.5、ネジ付き NPT/BSP |
| ハイライト: | 複数のポートの気圧ボールバルブ,二重作用する気圧球弁 |
||
製品の説明

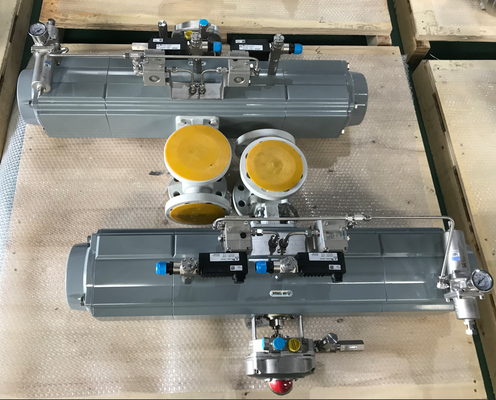

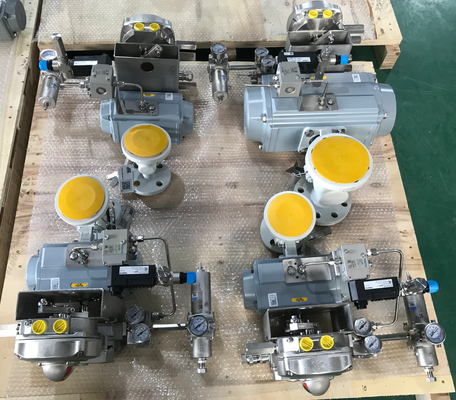

原子炉のフードスイッチングとタンク・ファーム・マニフォールドのためのマルチポート・プネウマティック・シャットオフ・ボール・バルブ・パッケージ
についてVESON 多ポート用気圧シャットオフボールバルブパッケージ複合的な多バルブ・マニホールドを単一の統合装置に置き換えるように設計されています.Lポート (90°スイッチ) とTポート (180°混合/転換) の構成で利用できます.このパッケージはスキーフットプリントを大幅に削減します化学反応炉の供給システムとタンクファームのマニホールドにおけるパイプの複雑性と潜在的な漏れ路線.
多重 な 削減 の 益
| 伝統的な設定 | VESON マルチポートソリューション |
| 3 x 2 方向のバルブ + ティス + パイプ | 1 x 3 方向 L ポート バルブ パッケージ |
| 4 × 2 方向のバルブ + クロス + パイプ | 1 x 3 方向 T ポート バルブ パッケージ |
| 複数のアクチュエーター,電磁弁,制限スイッチ | シングルアクチュエーター,ソレノイド,制限スイッチセット |
主要 な 特徴
- Lポート構成:90°回転スイッチが2つの独立した回路の間を流れます (ポート A ̇ B またはポート A ̇ C)
- Tポート構成:流量混合 (すべての3つのポートが接続されている) またはダイバーティング (任意の2つのポートの組み合わせ) のために180°回転
- 単一のアクチュエータ操作:一つのダブルアクティビティの空気力駆動器が すべてのポート切換を制御し,自動化ハードウェアを最大60%削減します
- 漏れ路線を減らす複数のフレンズ接続と溶接接接頭を取り除き,逃亡性排出のリスクを最小限に抑える
- コンパクトフットプリント多バルブ・マニホールド・アレンジメントと比較して,典型的な滑り場節約 40-50%

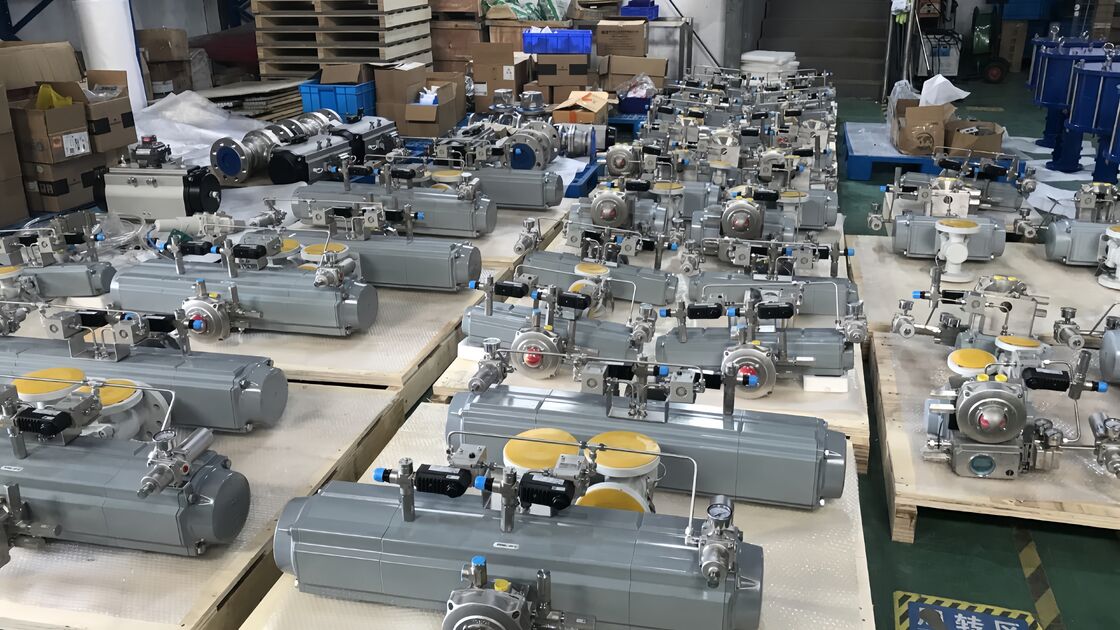

- 工場で組み立てた:コンプリート・パッケージは,プリテストされ,設置準備が整い,現場で稼働する時間を短縮します
テクニカル仕様
| パラメータ | 仕様 |
| バルブタイプ | 3方向多ポートボールバルブ |
| ボール構成 | Lポート (90°両方向切換) /Tポート (180°三方向切換) |
| アクチュエータタイプ | 二重作用またはスプリングリターン用気圧ラック&ピニオン |
| サイズ範囲 | DN15からDN150 (1/2"から6") |
| 圧力を指定する | PN16 / PN40 / クラス150 / クラス300 |
| 機体材料 | SS304,SS316,WCB 炭素鋼 |
| シートの材料 | PTFE,RTFE,PEEK |
| 空気供給 | 4〜8バー (60〜120psi) |
| 動作温度 | -20°Cから+180°C |
| 接続を終了 | フラング (ANSI B16.5) とスレッド (NPT/BSP) |
| シャットオフクラス | クラスVI (バブル密度) |
| 認証 | ISO 9001 規格:2015SGS |
対象アプリケーション
- 化学反応器のフード交換 (原材料A対B対C)
- デュプレックスフィルター バックウォッシュ スキー (デューティ/スタンバイ 切り替える)
- タンク農園の製品転送 マニホールド
- 保管権移転計測スキー
- 熱交換器のバイパス・ダイバーション・システム
SS316のハードチューブで 工場で組み立てられ 完全ループテストされ 材料の証明書とFAT文書が 配達されましたL-ポートとT-ポートの選択ガイドのためにエンジニアチームに連絡してください.
