詳細情報 |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Rating: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| ハイライト: | 空気圧バタフライバルブ EPDMシール,ラグバタフライバルブ 2～24インチ,保証付き空気圧式ラグバルブ |
||
製品の説明

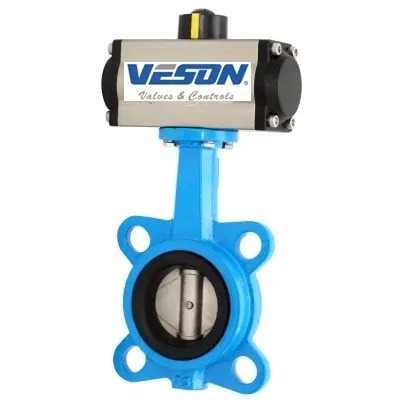

空気圧作動高性能バタフライバルブ
製品仕様
| 属性 | 値 |
|---|---|
| 接続形式 | ラグサポート |
| 構造 | 中心シール |
| シール形式 | EPDM |
| バルブステム | 通常 |
| 使用圧力 | 中圧（2.5MPa< Pn <6.4MPa) |
| 使用温度 | 通常温度（-40℃ |
| シール面の材質 | ソフトシール |
| バルブボディ | 鋳造 |
| 用途 | 工業用途、水工業用途 |
| 輸送パッケージ | 合板ケース |
| 仕様 | 2インチ～24インチ |
| 商標 | VESONまたはお客様の |
| 原産地 | 中国 |
| HSコード | 84123900 |
| 生産能力 | 50000個/年 |
製品説明
空気圧作動ウェーハラグ高性能バタフライバルブは、化学、炭化水素処理、パルプ＆製紙、水/廃水、HVAC業界の重要な用途向けに設計されています。 非常に長く、トラブルのない耐用年数を提供し、総所有コストを削減します。AEA BHPバルブは、要求の厳しい業界の性能要件を満たすために厳格にテストされています。
高性能バタフライバルブは、液体とガスの遮断と絞り制御用に設計されています。 ダイナミックPTFEシートは、両方向で気密遮断を提供します。 シングルオフセットディスク設計により、トルクが低く、サイクル寿命が長くなります。 NACEトリムも利用可能です。
製品範囲
- バルブサイズ: 2インチ～24インチ（DN50-DN1500）
- 圧力: ANSIクラス125～150（PN10-PN16）
- 温度: 320°F～1000°F / -196°C～540°C
- ボディ材質: 炭素鋼、ステンレス鋼、合金鋼、二相鋼
- ディスク材質: 炭素鋼、ステンレス鋼、合金鋼、二相鋼、アルミニウム青銅
- シート: EPDM、NBR、VITON
- エンド接続: ウェーハ、ラグ、ダブルフランジ
技術仕様
- 設計: API 609、BS 5155、EN593、DIN 3354
- 面間: ASME B16.34
- エンドフランジ: ASME B16.5
- BWエンド: ASME B16.25
- ねじ込みエンド: ASME B1.20.1
- テスト: ASME B16.34、API 598、DIN 3230
- マーキング: MSS SP25
- 特別: NACE MR-01-75
設計の特徴
- ラグ、ウェーハ、またはフランジエンド
- 同心設計
- 双方向サービス
- ゼロリーク
- 低トルク
- セルフクリーニング
- ブローアウトプルーフステム
- ISO 5211トップフランジ
- オプションの延長ステム設計
