詳細情報 |
|||
| 接続形態: | 溶接 | 運転モード: | 空気圧 |
|---|---|---|---|
| 公称圧力: | ANSI CLASS 150-900 | チャネル: | タイプを直接介して |
| 構造: | 固定球弁 | タイプ: | 固定球弁 |
| 関数: | ドレイン | 温度: | 高温 |
| 標準: | 12か月の保証 | アプリケーション: | 産業用途 |
| Hsコード: | 84123900 | ||
| ハイライト: | ISO5211標準空気圧ボールバルブ,ダイレクトマウントプロファイル 3 方ボールバルブ,高温PVCボールバルブ |
||
製品の説明

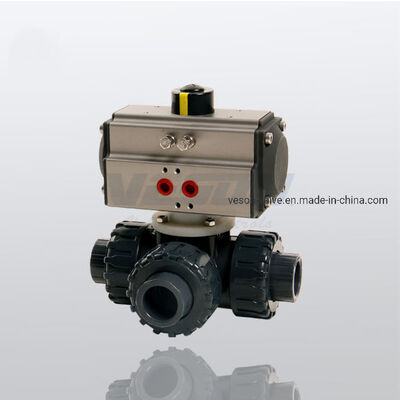

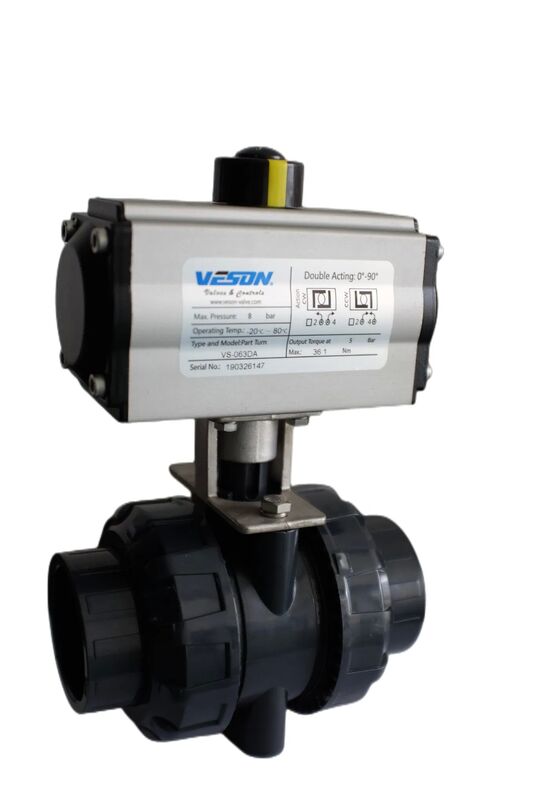

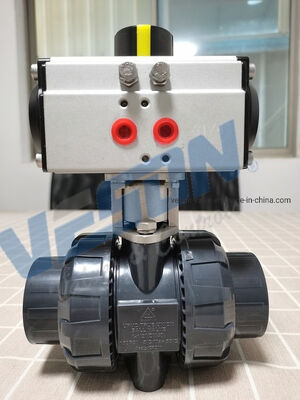

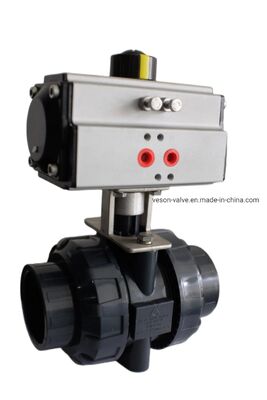

PVC空気圧3方ボールバルブ 空気圧PVC 3方ボールバルブ
空気圧アクチュエータの仕様
1. 作動タイプ：ダブル
2. 媒体：清浄で乾燥した、腐食性のない圧縮空気
3. 空気供給圧力：0.25 -0.8 MPa
4. 使用温度：標準タイプ：-20℃～+80℃
低温タイプ：-40℃～+80℃
| ボールバルブ3方 | ||||||
| 空気圧アクチュエータの選択：参照用の一致するサイズのみ、バルブトルクに25％の安全率を追加 | ||||||
| サイズ | バルブトルク in.lbs | バルブトルク*1.25 | 複動アクチュエータ | アクチュエータトルク (in.lbs) 5bar | スプリングリターンアクチュエータ | アクチュエータトルク (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| ボールバルブ2方 | ||||||
| サイズ | バルブトルク*1.25 | バルブトップ接続 (mm) | 複動アクチュエータ | アクチュエータトルク (in.lbs) 5bar | スプリングリターンアクチュエータ | アクチュエータトルク (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
高温タイプ：-20℃～+180℃
5. 回転角度：90°±5°
6. 電磁弁電圧：AC220VまたはDC24V、または顧客の要求に応じて。
ATシリーズ複動空気圧アクチュエータの設計と構造
1. 最新の仕様に完全に準拠：ISO5211DIN3337VD/VDE3845およびNAMUR。
2. 押出成形された高強度アルミニウムボディは、長寿命、低摩擦係数、および迅速な性能のために、ホーニングされた内部表面にホーニングアノード酸化処理を施しています。
3. 優れた、コンパクトで近代的な構造とマルチ仕様により、経済的で有益な選択肢となります。
4. すべての作動面は高品質のベアリングを採用しており、低摩擦、高サイクル寿命、およびノイズなしを実現しています。2つの独立した外部移動停止調整ボルトにより、開閉両方向で±5°を簡単かつ正確に調整できます。
5. 同じアウトラインアクチュエータは、複動とスプリングリターンの機能モードを備えており、スプリングリターンはノーマルオープンとノーマルクローズのスタイルを備えています。
6. NUMER付きの多機能位置インジケータは、アクセサリの取り付けに便利です。
7. 予圧縮されたロードスプリングは、安全な取り付けおよび分解手順に便利です。
8. ダイカストアルミニウムピストンとエンドキャップは、高強度で軽量です。
9. 高温および低温用にさまざまなOリング材料が利用可能です。
10. さまざまな要求に応じて、マルチトラベル回転（例：120°135°180°）および3位置アクチュエータを提供できます。
11. 電磁弁は、接続板なしで簡単に取り付けられます。
