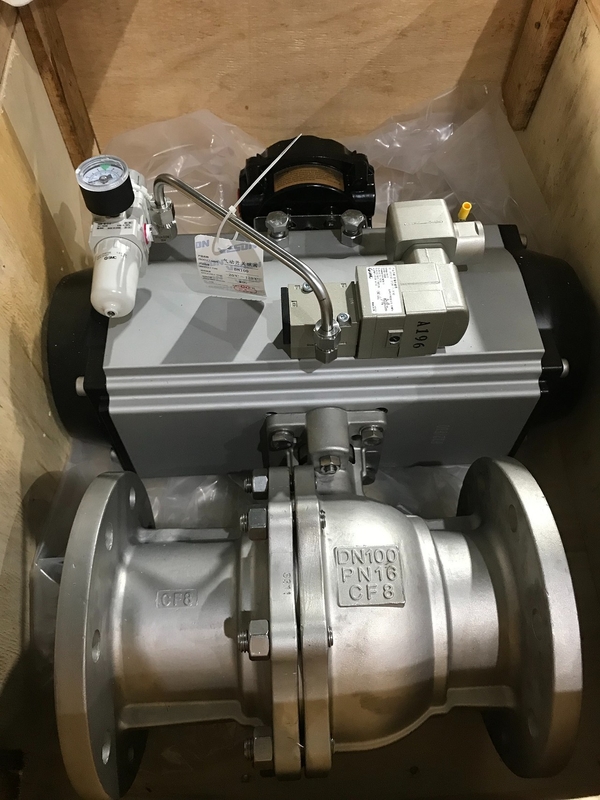

2 Way On Off Ball Valve フランジ端 パネウマティックアクチュエーター

フレンズエンドと気圧アクチュエータを備えた2方向オン/オフボールバルブは,パイプラインを通るガス,液体,スラムなどの流体の流れを制御するために使用される産業装置である.詳細はこちら:

1ボールバルブ:

• 2方向: 2 つのポート,入口と出口を持つバルブを指し,液体が1つの方向に流入または流出することを可能にします.
• オン/オフ機能: バルブは,流量 ("オン") を許可するか,流量 ("オフ") を停止することができます. 簡単な開閉メカニズムです.
• ボール メカニズム: バルブ の 中 に は,中心 に 穴 (穴) を 持っ て いる 球状 の ディスク (ボール) が あり,その 穴 が 管 に 準拠 し た 時,液体 が 流れる.90 度 に 曲がら れ た 時,液体 が 流れる.流れが止まる.
• フレンズ端:
  • 接続タイプ: バルブはフレンズを使用してパイプシステムに接続されます.フレンジは,パイプラインにバルブをボルト付けすることを可能にするパイプの周りを回る外部の脊や唇 (リムのような) です.
  • 利点: 安全で漏れのない接続を提供し,メンテナンスのために簡単に取り除くことができます.

2パネウマティックアクチュエータ:

• 機能: パネウマティックアクチュエータは球弁の動きを制御する.圧縮空気エネルギーを機械的運動 (回転または線形) に変換してバルブを開閉する.
• 種類:
  • スプリング・リターン (シングル・アクティング):アクチュエータは空気を使って片方向に移動し,空気が放出されるとスプリングが元の位置に戻します.
  • 二重作用: バルブを開閉するために空気を使用し,より正確な制御を提供します.
• 利点は: 圧力駆動器 は 電気 駆動 が 危険 で ある 危険 な 環境 で 速く,信頼 さ れ,安全 に 使える もの です.

3応用:

• 産業自動化:様々な流体の流れを制御するための自動化されたシステムで一般的です.
• プロセス産業: 化学,製薬,食品・飲料,水処理,石油・ガス産業で使用される.
• 安全システム:信頼性と高速な動作により,緊急シャットダウンシステムでしばしば使用されます.

4物質的な考慮事項:

• バルブボディ: 通常は,流体と操作環境に応じて,不oxidable steel,carbon steel,またはPVCなどの材料で作られています.
• 密封材料: バルブ内の密封は,通常,化学的互換性および温度要件に基づいて選択されたPTFE (テフロン),EPDM,またはビトンから作られています.

5制御オプション:

• マニュアルオーバーライド:いくつかの気圧アクチュエータは,必要に応じてバルブを手動で操作できるように,マニュアルオーバーライドが付属しています.
• 位置指示: 指示は,監視目的で,バルブの現在の位置 (開いているか閉ざされているか) を示します.
• 磁気弁: 空気供給を制御するために気圧駆動器としばしば使用され,遠隔操作が可能
